Проверка зазора в блоке первичного вала МКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ: Если необходимо заменить муфту и ступицу синхронизатора, их необходимо заменять вместе.
-

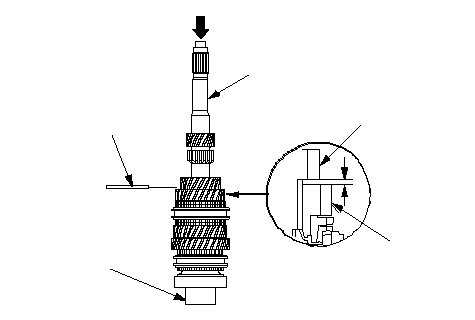

Придержите внутреннее кольцо подшипника ключом (А) и установите его на первичный вал (В).
-
Замерьте зазор между шестернями 2-ой (С) и 3-ей передачи (D) с помощью щупа (Е).
-
Если значение зазора превышает допустимое значение, перейдите
Этап 3
.
-
Если величина зазора не выходит за допустимый диапазон, перейдите к
Этап 4
.
|
Стандартный:
|
0,06−0,21 мм
|
|
Рабочий диапазон:
|
0,33 мм
|
|
A
D
E
B
C
}
|
-

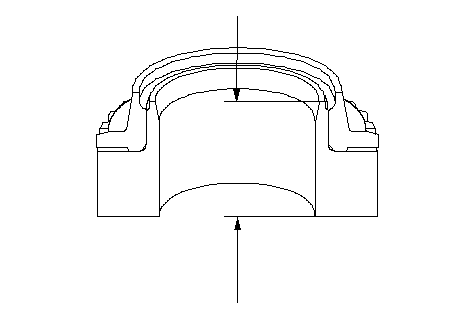

Измерьте толщину шестерни 3-ой передачи.
-
Если толщина шестерни 3-ой передачи меньше допустимой, замените шестерню на новую.
-
Если толщина шестерни 3-ой передачи в рамках эксплуатационного предела, замените ступицу синхронизатора 3-ей/4-ой передачи на новую.
|
Стандартный:
|
27,92−27,97 мм
|
|
Рабочий предел:
|
27,85 мм
|
|
}
|
-
Замерьте зазор между шестерней 4-ой передачи (А) и дистанционным кольцом (В) стрелочным индикатором (С). Если значение зазора превышает допустимое значение, перейдите
Этап 5
.
|
Стандартный:
|
0,06−0,19 мм
|
|
Рабочий предел:
|
0,31 мм
|
|
A
B
C
}
|
-

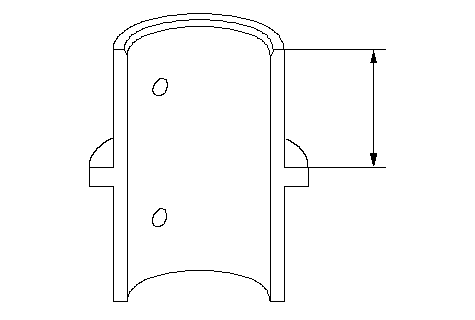

Измерьте расстояние (1) на разделительном кольце.
|
Стандартный:
|
24,03−24,06 мм
|
|
(1)
}
|
-

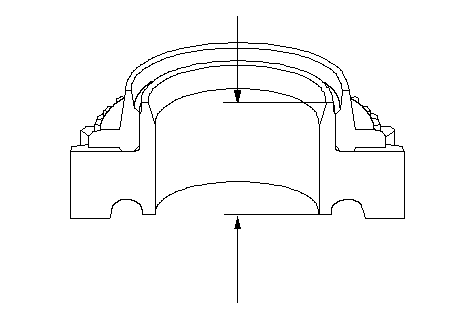

Измерьте толщину шестерни 4-ой передачи.
-
Если толщина шестерни 4-ой передачи меньше допустимой, замените шестерню на новую.
-
Если толщина шестерни 4-ой передачи в пределах нормы, замените ступицу синхронизатора 3-ей/4-ой передачи на новую.
|
Стандарт:
|
27,02−27,07 мм
|
|
Рабочий предел:
|
26,65 мм
|
|
}
|
-
Замерьте зазор между дистанционным кольцом (А) и шестерней 5-ой передачи (В) стрелочным индикатором (С). Если значение зазора превышает допустимое значение, перейдите
Этап 8
.
|
Стандартный:
|
0,06−0,19 мм
|
|
Рабочий предел:
|
0,31 мм
|
|
A
B
C
}
|
-

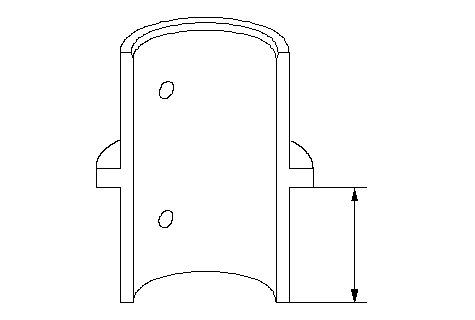

Установите расстояние (2) на дистанционном кольце.
|
Стандартный:
|
24,03−24,06 мм
|
|
(2)
}
|
-

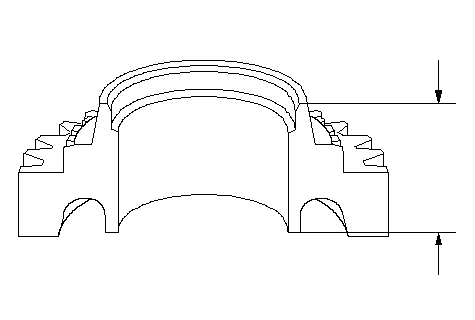

Измерьте толщину шестерни 5-ой передачи.
-
Если толщина шестерни 5-ой передачи меньше допустимой, замените шестерню на новую.
-
Если толщина шестерни 5-ой передачи в пределах нормы, замените ступицу синхронизатора 5-ой передачи на новую.
|
Стандарт:
|
28,92−28,97 мм
|
|
Рабочий предел:
|
28,85 мм
|
|
}
|
-

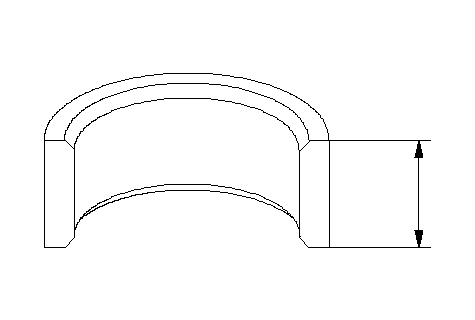

Измерьте толщину втулки.
Если толщина дистанционного кольца не соответствует норме, замените его на новое.
|
}
|
