Сборка первичного вала МКП

Вымойте все детали в растворителе, высушите их и нанесите смазку на все соприкасающиеся поверхности кроме 3-ей/4-ой и 5-ой ступиц синхронизатора.

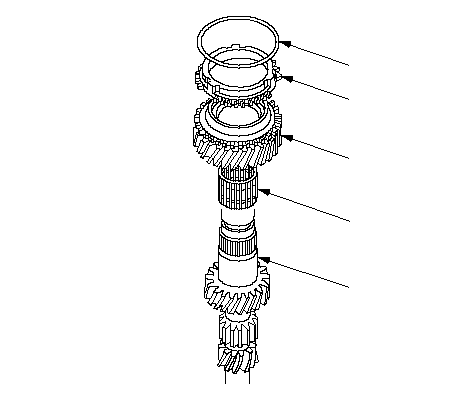

Установите игольчатый подшипник (А) и 3-ю передачу (В) на первичный вал (С).

Установите на шестерню 3-й передачи кольцо синхронизатора (D) и пружину синхронизатора (E).

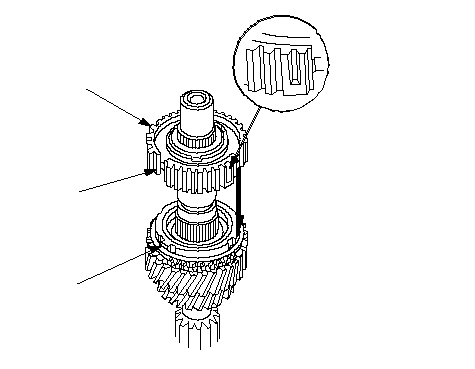

Установите ступицу синхронизатора 3-ой/4-ой передач (А), совмещая штыри конуса синхронизатора (В) с пазами (С) ступицы синхронизатора 3-й/4-й передачи.

ПРИМЕЧАНИЕ: Соблюдайте правильность установки ступицы синхронизатора 3-ей/4-ой передач.

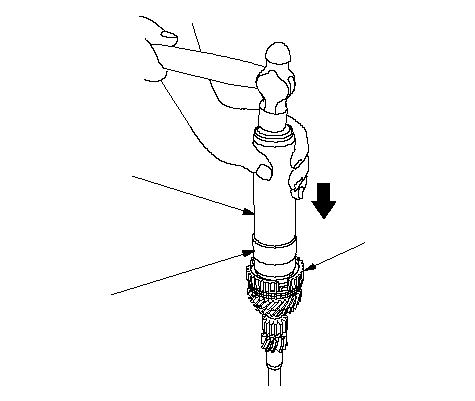

Впрессуйте 3-ю/4-ю ступицу синхронизатора (А), пользуясь 40-мм рукояткой (B) оправки и 30-мм приспособлением для оправки внутренних подшипников (С).

Установите 3-ю/4-ю скользящую муфту синхронизатора (А), совместив упоры (В) 3-й/4-й скользящей муфты синхронизатора со ступицей 3-й/4-й передач. После того, как установка произведена, проверьте работу блока 3-ей/4-ой ступицы синхронизатора.

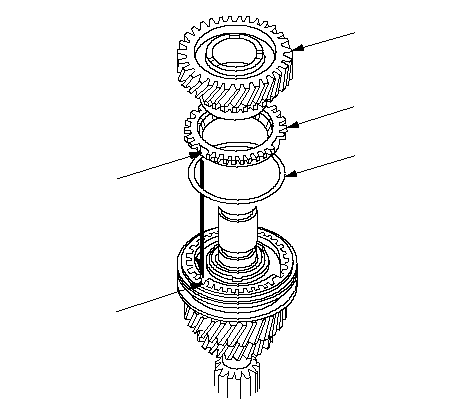

Установите кольцо синхронизатора (А) с пружиной синхронизатора (В), выравнивая штыри конуса синхронизатора (С) с пазами (D) ступицы синхронизатора 3-й/4-й передачи.

Установите шестерню 4-й передачи (Е) в кольцо синхронизатора.

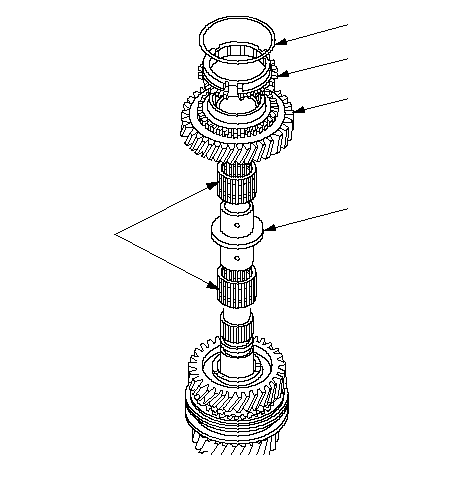

Установите дистанционное кольцо 4-й/5-й передачи (А) с игольчатыми подшипниками (В) и 5-ю передачу (С).

Установите на шестерню 5-й передачи кольцо синхронизатора (D) и пружину синхронизатора (E).

Установите 5-ую ступицу синхронизатора (А), совмещая штыри конуса синхронизатора (В) с пазами в 5-й ступице синхронизатора (С).

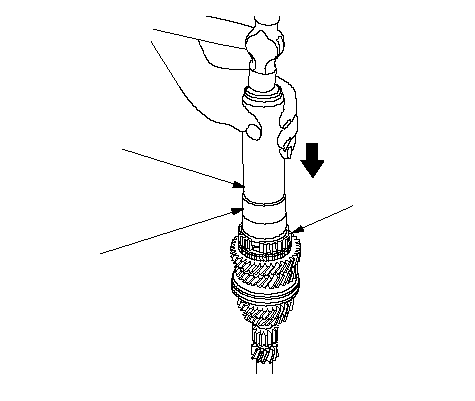

Впрессуйте 5-ю ступицу синхронизатора (А) с помощью 40-мм рукоятки оправки (В) и 30-мм приспособления (С) для оправки внутренних подшипников.

Установите 5-ю скользящую муфту синхронизатора (А), совместив прорези (В) 5-й скользящей муфты и ступицы синхронизатора 5-й передачи. После того, как установка произведена, проверьте работу блока 5-й ступицы синхронизатора.

ПРИМЕЧАНИЕ: Расположение пазов неравномерное. Правильно устанавливайте их.

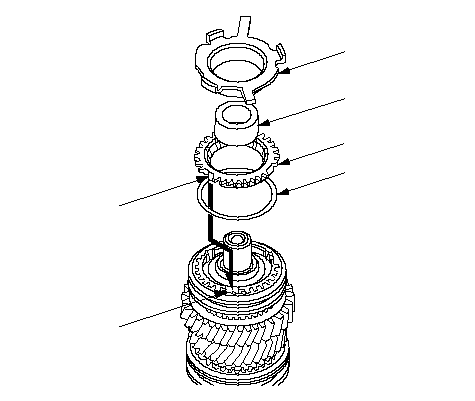

Установите кольцо синхронизатора (А) с пружиной синхронизатора (В), выравнивая штыри конуса синхронизатора (С) с пазами (D) ступицы синхронизатора 5-й передачи.

Установите дистанционное кольцо (E) и конусное кольцо (F).

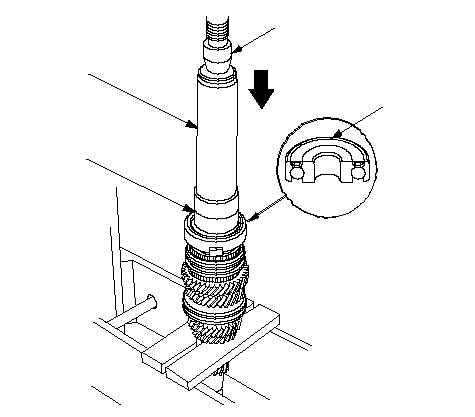

Впрессуйте новый радиально-упорный шариковый подшипник (А) с помощью внутренней ручки оправки 40 мм (В), приспособления для оправки внутренних подшипников 30 мм (С) и пресса (D).
