Проверка зазора в блоке промежуточного вала МКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
-

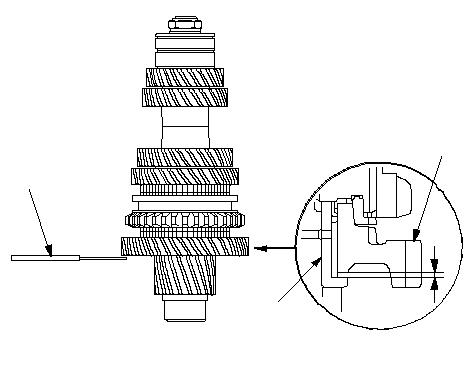

Замерьте зазор между шестерней 1-ой передачи (А) и промежуточным валом (В) измерительным щупом (С). Если значение зазора превышает допустимое значение, перейдите к
Этап 2
.
-
Если значение зазора превышает допустимое значение, перейдите к
Этап 2
.
-
Если величина зазора не выходит за допустимый диапазон, перейдите к
Этап 4
.
|
Стандарт:
|
0,03−0,12 мм
|
|
Рабочий диапазон:
|
0,24 мм
|
|
A
C
B
}
|
-

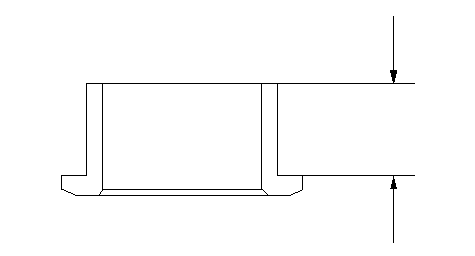

Измерьте длину дистанционного кольца 1-й передачи, как показано на рисунке.
|
}
|
-

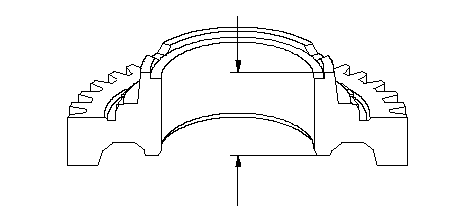

Измерьте толщину шестерни 1-ой передачи.
-
Если значение толщины шестерни 1-ой передачи меньше допустимого, замените шестерню на новую.
-
Если значение толщины шестерни 1-ой передачи в пределах нормы, замените ступицу синхронизатора 1-ой/2-ой передачи на новую.
|
Стандарт:
|
27,42−27,47 мм
|
|
Рабочий предел:
|
27,39 мм
|
|
}
|
-
Замерьте зазор между шестерней 2-ой передачи (А) и шестерней 3-ей передачи (В) щупом (С). Если значение зазора превышает допустимое значение, перейдите к
Этап 4
.
|
Стандарт:
|
0,04-0,12 мм
|
|
Рабочий предел:
|
0,24 мм
|
|
A
B
C
}
|
-

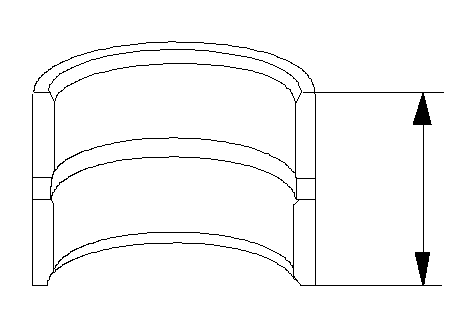

Измерьте толщину дистанционного кольца.
|
Стандарт:
|
27,53−27,56 мм
|
|
Рабочий предел:
|
27,51 мм
|
|
}
|
-

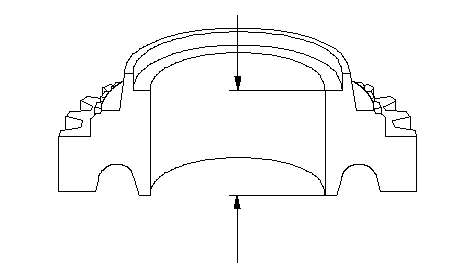

Измерьте толщину шестерни 2-ой передачи.
-
Если значение толщины шестерни 2-ой передачи меньше допустимого, замените шестерню на новую.
-
Если значение толщины шестерни 1-ой передачи в пределах нормы, замените ступицу синхронизатора 1-ой/2-ой передачи на новую.
|
Стандарт:
|
27,41−27,46 мм
|
|
Рабочий предел:
|
27,36 мм
|
|
}
|
