    • Поиск неисправностей по кодам (DTC): P19EE (150-23)

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC P19EE:
     Высокое напряжение в цепи сигнала питания датчика направления вращения/импульса вращения электродвигателя исполнительного механизма переключения передач
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Указан ли код DTC P19EE?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 6Р разъем электродвигателя исполнительного механизма переключения передач.
    1. Включите зажигание, повернув ключ в положение ON (II).

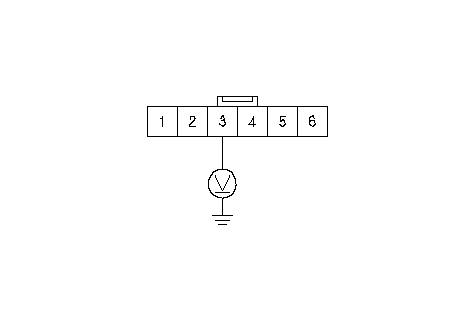

    1. Измерьте напряжение между клеммой №3 6P разъема электродвигателя исполнительного механизма переключения передач и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание на силовой провод между блоком ТСМ (B20) и электродвигателем исполнительного механизма переключения передач.■
    НЕТ -
