    • Поиск неисправностей по кодам DTC: P15BF

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC P16BF:
     Нарушение в цепи реле стартера
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите коды DTC при помощи системы HDS и подождите 5 секунд.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P16BF появился на экране?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и крепления клемм реле прерывания стартера и блока ECM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Снимите реле 1 стартера.
    1. Отсоедините разъем А (49-контактный) компьютера ЕСМ.

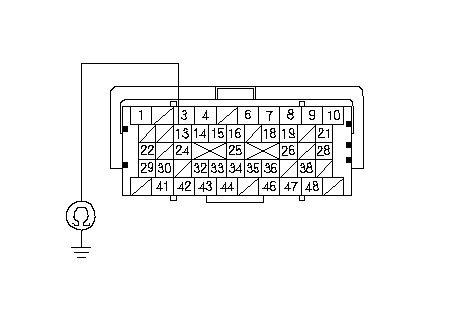

    1. Проверьте неразрывность провода между клеммой А13 разъема компьютера ЕСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание провода между блоком ECM (А13) и реле 1 прерывания стартера, затем перейдите к Этап 9 .
    НЕТ -
    Перейдите к Этап 14 .
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока ECM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P16BF появился на экране?
    ДА -
    Проверьте качество контакта или надежность крепления клемм реле 1 прерывания стартера и блока ЕCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Заново подсоедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Код DTC P16BF появился на экране?
    ДА -
    Проверьте качество контакта и крепления клемм реле прерывания стартера и блока ECM. Если было обновлено программное обеспечение модуля ECM, замените модуль ECM на заведомо исправный, затем повторите проверку. Если компьютер ЕСМ был временно заменен на заведомо исправный, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM, процедура поиска неисправностей завершена. Если блок ЕСМ был временно заменен, замените изначально установленный блок ЕСМ . Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
