    • Поиск неисправностей по кодам DTC: P0615

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    DTC P0615:
     Неисправность в цепи реле стартера STRLD
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Запустите двигатель.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0615?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта или надежность крепления клемм реле 1 стартера, реле 2 стартера и блока ЕCM.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Проверьте предохранитель 7,5 A в дополнительном блоке предохранителей/реле под панелью приборов.
    Исправен ли предохранитель?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Замените предохранитель 7,5 A в дополнительном блоке предохранителей/реле под панелью приборов, затем перейдите к Этап 12 .
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем А (49-контактный) компьютера ЕСМ.

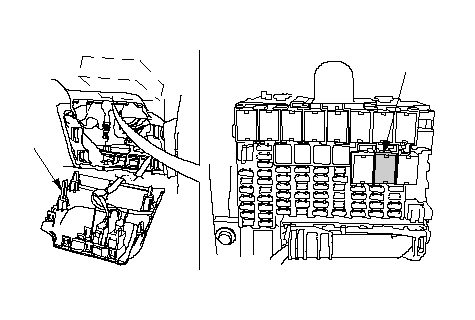

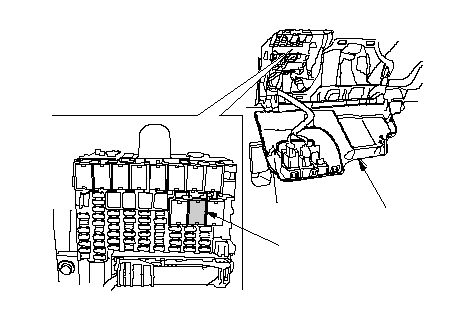

    1. Откройте крышку предохранителя (А), затем снимите реле 1 стартера (В) из блока предохранителей/реле под приборной панелью.
    Модель ПРК
    Модель ЛРК

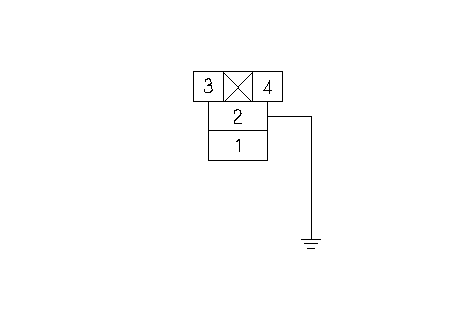

    1. Соедините клемму № 2 4Р разъема реле 1 прерывания подачи тока к стартеру и "массой" кузова с помощью провода-перемычки.

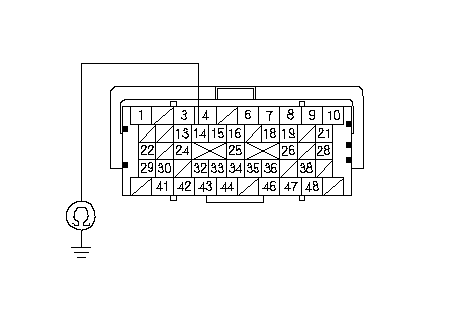

    1. Проверьте неразрывность провода между клеммой А14 разъема компьютера ЕСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Устраните разрыв провода между блоком ECM (А14) и реле 1 прерывания стартера, затем перейдите к Этап 12 .
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока ECM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0615?
    ДА -
    Проверьте качество контакта или надежность крепления клемм реле 1 стартера, реле 2 стартера и блока ЕCM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Заново подсоедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P0615?
    ДА -
    Проверьте качество контакта или надежность крепления клемм реле 1 стартера, реле 2 стартера и блока ЕCM. Если было обновлено программное обеспечение модуля ECM, замените модуль ECM на заведомо исправный, затем повторите проверку. Если компьютер ЕСМ был временно заменен на заведомо исправный, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM, процедура поиска неисправностей завершена. Если блок ECM был временно заменен, замените изначально установленный блок ECM. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
