    • Проверка зазора в блоке первичного вала МКП

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
    ПРИМЕЧАНИЕ: Если необходимо заменить муфту и ступицу синхронизатора, их необходимо заменять вместе.
    1. Придержите внутреннее кольцо подшипника ключом соответствующего размера (А) и установите на первичный вал (В).

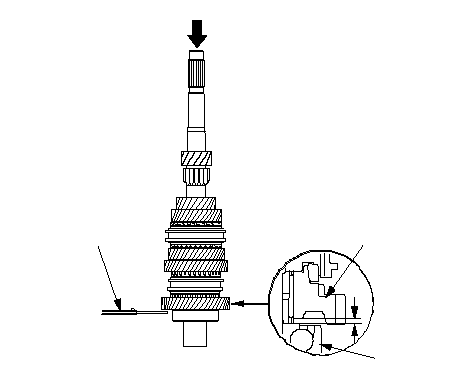

    1. Замерьте зазор между шестернями 2-ой (С) и 3-ей передачи (D) с помощью щупа (Е).
      • Если значение зазора превышает допустимое значение, перейдите к Этап 3 .
      • Если величина зазора не выходит за допустимый диапазон, перейдите к Этап 4 .
      Стандарт:
      0,06−0,21 мм
      Рабочий диапазон:
      0,30 мм

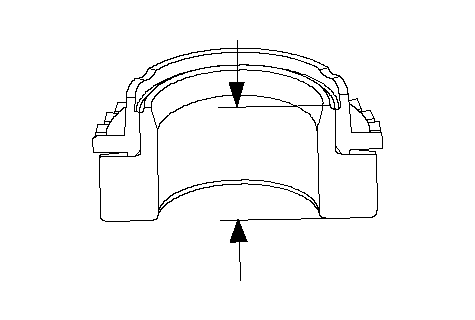

    1. Измерьте толщину шестерни 3-ой передачи.
      • Если измерение толщины выходит за рабочий диапазон, замените 3-ю передачу.
      • Если толщина в пределах рабочего диапазона, замените третью/четвертую ступицу синхронизаторов и третью/четвертую скользящую муфту синхронизатора.
      Стандарт:
      27,02−27,07 мм
      Рабочий предел:
      26,95 мм

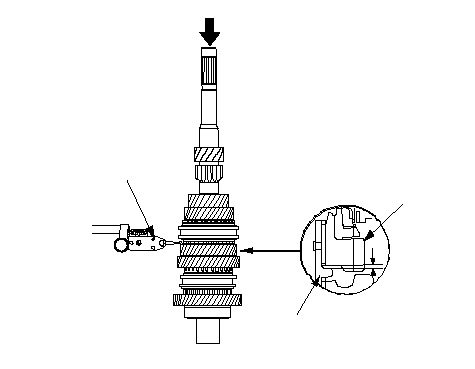

    1. Замерьте зазор между шестерней 4-ой передачи (А) и дистанционным кольцом (В) стрелочным индикатором (С). Если значение зазора превышает допустимое значение, перейдите Этап 5 .
      Стандарт:
      0,06−0,19 мм
      Рабочий предел:
      0,28 мм

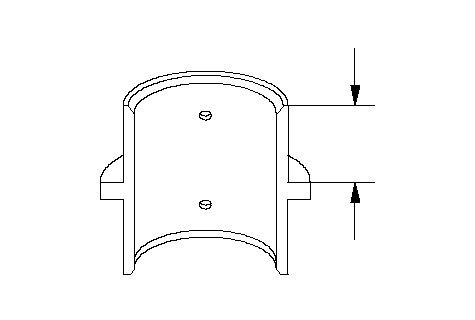

    1. Установите расстояние (1) на дистанционном кольце.
      • Если расстояние (1) выходит за допустимые пределы, замените дистанционное кольцо на новое.
      • Если расстояние (1) толщины в пределах нормы, перейдите к Этап 6 .
      Стандарт:
      22,53−22,56 мм

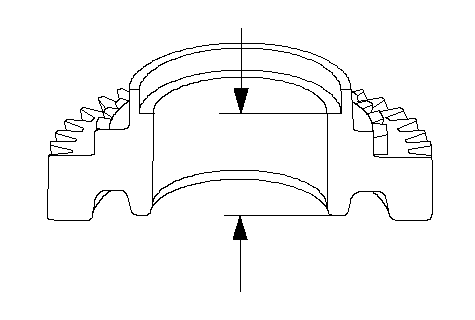

    1. Измерьте толщину шестерни 4-ой передачи.
      • Если измерение толщины выходит за рабочий диапазон, замените 4-ую передачу.
      • Если толщина в пределах рабочего диапазона, замените третью/четвертую ступицу синхронизаторов и третью/четвертую скользящую муфту синхронизатора.
      Стандарт:
      25,52-25,57 мм
      Рабочий предел:
      25,45 мм

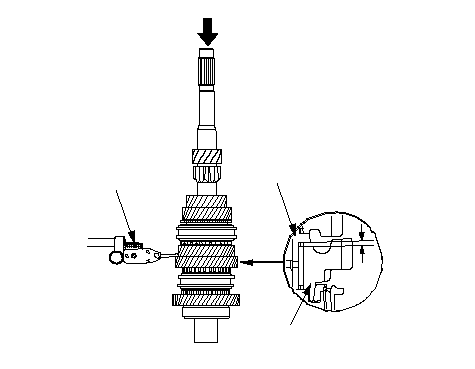

    1. Замерьте зазор между дистанционным кольцом (А) и шестерней 5-ой передачи (В) стрелочным индикатором (С). Если значение зазора превышает допустимое значение, перейдите к Этап 8 .
      Стандарт:
      0,06−0,14 мм
      Рабочий предел:
      0,23 мм

    1. Установите расстояние (2) на дистанционном кольце.
      • Если расстояние (2) выходит за допустимые пределы, замените дистанционное кольцо на новое.
      • Если расстояние (2) толщины в пределах нормы, перейдите к Этап 9 .
      Стандарт:
      22,53−22,56 мм

    1. Измерьте толщину шестерни 5-ой передачи.
      • Если измерение толщины выходит за рабочий диапазон, замените 5-ую передачу.
      • Если толщина в пределах рабочего диапазона, замените 5-ю/6-ю ступицы синхронизаторов и 5-ю/6-ю скользящие муфты синхронизатора.
      Стандарт:
      22,42-22,47 мм
      Рабочий предел:
      22,35 мм

    1. Замерьте зазор между шестерней 6-ой передачи (А) и радиально-упорным шариковым подшипником (В) щупом (С). Если значение зазора превышает допустимое значение, перейдите к Этап 11 .
      Стандарт:
      0,06-0,16 мм
      Рабочий предел:
      0,25 мм

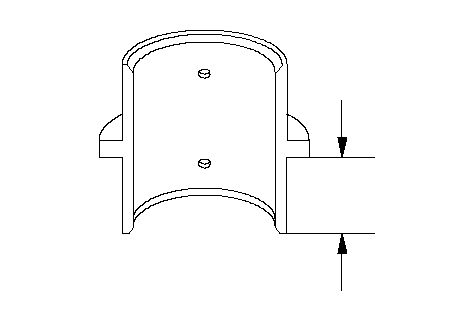

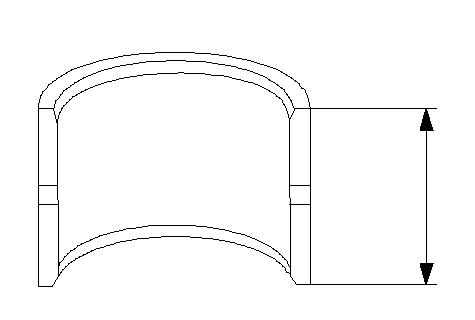

    1. Измерьте толщину дистанционного кольца.
      • Если толщина выходит за допустимые пределы, замените дистанционное кольцо.
      • Если значение толщины в пределах нормы, перейдите к Этап 12 .
      Стандарт:
      24,03-24,08 мм

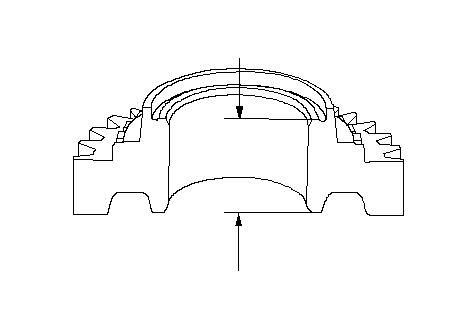

    1. Измерьте толщину шестерни 6-ой передачи.
      • Если измерение толщины выходит за рабочий диапазон, замените 6-ую передачу.
      • Если толщина в пределах рабочего диапазона, замените 5-ю/6-ю ступицы синхронизаторов и 5-ю/6-ю скользящие муфты синхронизатора.
      Стандарт:
      23,92-23,97 мм
      Рабочий предел:
      23,85 мм
