Осмотр зазора вилок переключения переключения МКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
|
ПРИМЕЧАНИЕ: Муфту и ступицу синхронизатора нужно заменять вместе.
-
Замерьте зазор между каждой вилкой переключения передач (А) и соответствующей муфтой синхронизатора (В). Если величина зазора превышает рабочий диапазон, перейдите к
Этап 2
.
|
Стандарт:
|
0,35-0,65 мм
|
|
Рабочий диапазон:
|
1,0 мм
|
|
B
A
}
|
-
Измерьте толщину штырей вилки переключения передач.
-
Если толщина выходит за допустимые пределы, замените вилку переключения передач.
-
Если толщина не выходит за допустимые пределы, замените муфту синхронизатора.
|
Стандарт:
|
|
|
1-ая/2-ая вилка переключения передач:
|
|
|
6,7−6,9 мм
|
|
|
3-я/4-я, 5-я/6-я вилка переключения передач:
|
|
|
7,4−7,6 мм
|
|
}
|
-
Замерьте зазор между вилкой переключения передач (А) и деталью переключения (В). Если величина зазора превышает рабочий диапазон, перейдите к
Этап 4
.
|
A
B
}
|
-

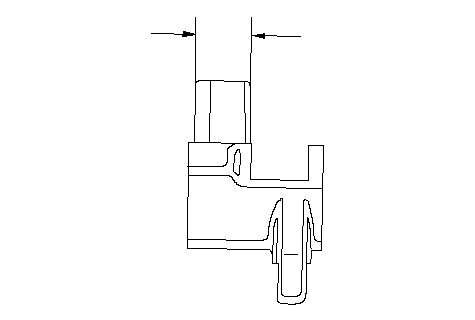

Измерьте диапазон детали переключения.
-
Если диапозон выходит за допустимые пределы, замените деталь переключения.
-
Если диапозон в допустимых пределах, замените вилку переключения.
|
}
|
