    • Разборка/Сборка блока рычага переключения МКП

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3

    В разобранном виде
    Требуются специальные инструменты

    Оправка для установки подшипников, 24 x 26 мм
     07746-0010700

    Рукоятка съемника 15 x 135L
     07749-0010000

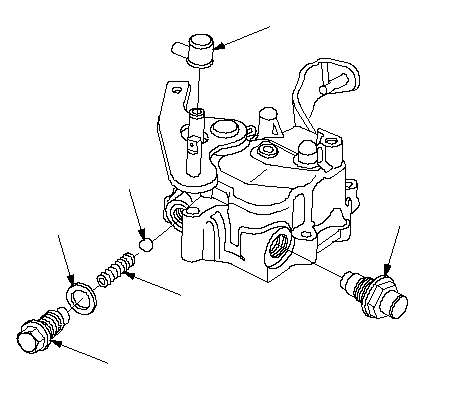

    1. Снимите колпак вентиля (А), стопорный болт (В), шайбу (С), пружину (D) и стальной шарик (Е). Снимите стопорный болт (F).

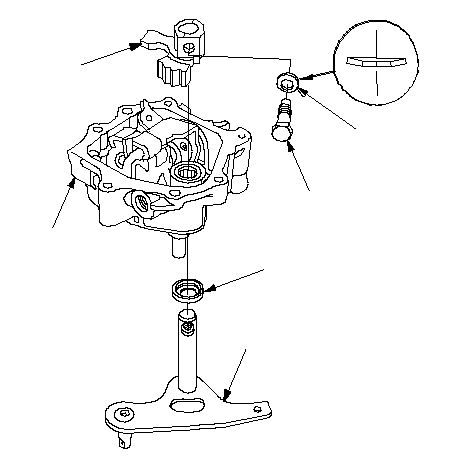

    1. Снимите специальный болт (А) и пружинную шайбу (В).
    1. Снимите рычаг (С) и тягу переключения передач (D) с корпуса узла тяги переключения передач (Е).
    1. Снимите сальник (F).
      ПРИМЕЧАНИЕ: Во время установки поверните упорную гайку легированной поверхностью к корпусу узла тяги переключения.

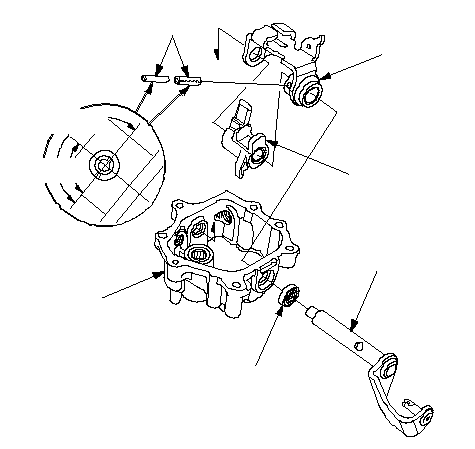

    1. Снимите пружинные штифты (А) с рычага выбора передач (В).
      ПРИМЕЧАНИЕ: Установите пружинные штифты в зацепление с пазом пружинного штифта под углом, показанным на рисунке.
    1. Снимите рычаг выбора режимов с корпуса узла тяги переключения (С), затем снимите деталь переключения (D) и фиксатор (E).
    1. Снимите сальник (F).
    1. Устанавливайте, выполняя операции в порядке, обратном снятию.
    1. Удалите грязь и смазку с герметизируемой поверхности. Нанесите жидкий герметик (P/N 08C70-K0234M, 08C70-K0334M или 08C70-X0331S) на герметизируемую поверхность.
      ПРИМЕЧАНИЕ: Если после нанесения жидкого герметика прошло слишком много времени, не устанавливайте детали. Вместо этого уберите старый слой жидкого герметика и нанесите новый слой.

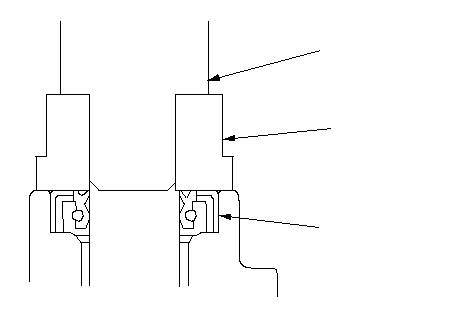

    1. Установите сальник (А) с помощью специального инструмента.
