Проверка промежуточного вала МКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
-
Проверьте поверхности шестерни и подшипника на наличие износа и повреждений, затем измерьте промежуточный вал в точках А, В и С. Если какая-либо из частей вала имеет размеры меньше допустимых, замените промежуточный вал на новый.
Стандарт:
|
Поверхность шарикового подшипника (cо стороны картера коробки передач):
|
|
|
26,020−26,033 мм
|
|
В Поверхность дистанционного кольца:
|
|
|
38,987−39,000 мм
|
|
С Поверхность игольчатого подшипника (Со стороны картера сцепления):
|
|
|
34,000−34,015 мм
|
|
Рабочий диапазон:
|
|
A:
|
25,97 мм
|
|
B:
|
38,94 мм
|
|
C:
|
33,95 мм
|
|
B
C
A
}
|
-

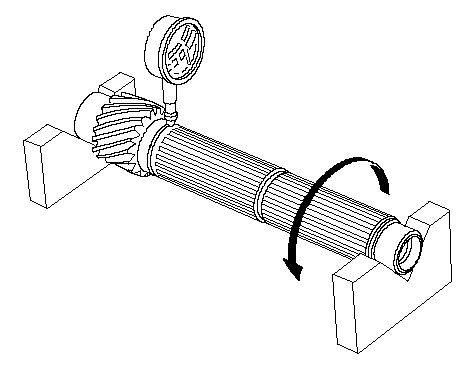

Замерьте биение, закрепив концы промежуточного вала. При измерении биения проверните промежуточный вал на два полных оборота. Если биение выходит за допустимые пределы, замените промежуточный вал на новый.
|
Стандарт:
|
0,02 мм макс.
|
|
Рабочий диапазон:
|
0,05 мм
|
|
}
|
