Проверка зазора в блоке промежуточного вала МКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
-
Замерьте зазор между шестерней 1-ой передачи (А) и втулкой (В) щупом (С). Если значение зазора превышает допустимое значение, перейдите
Этап 2
.
|
Стандартный:
|
0,06-0,16 мм
|
|
Рабочий диапазон:
|
0,25 мм
|
|
A
B
C
}
|
-

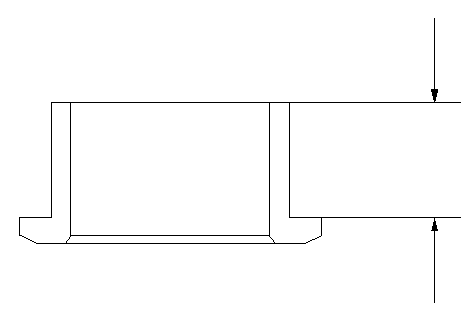

Измерьте толщину втулки.
|
Стандартный:
|
21,53-21,58 мм
|
|
}
|
-

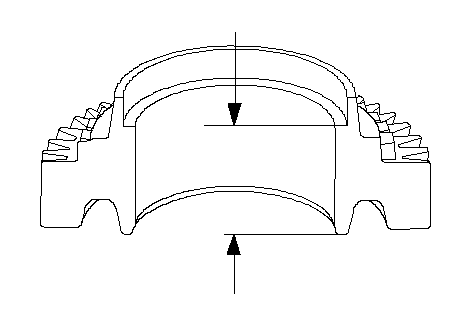

Измерьте толщину шестерни 1-ой передачи.
-
Если толщина выходит за рабочий диапазон, замените 1-ю передачу.
-
Если толщина в пределах рабочего диапазона, замените первую/вторую скользящую муфту синхронизатора и шестерню заднего хода комплектом.
|
}
|
-
Замерьте зазор между шестерней 2-ой передачи (А) и шестерней 3-ей передачи (В) щупом (С). Если значение зазора превышает допустимое значение, перейдите
Этап 5
.
|
Стандартный:
|
0,06−0,14 мм
|
|
Рабочий предел:
|
0,23 мм
|
|
A
B
C
}
|
-

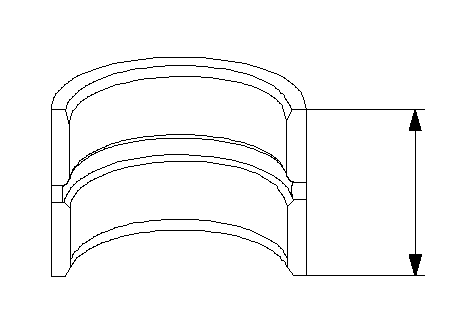

Измерьте толщину дистанционного кольца.
|
}
|
-

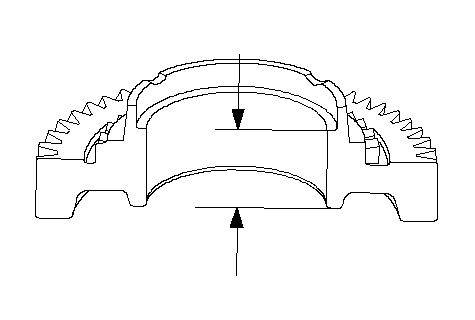

Измерьте толщину шестерни 2-ой передачи.
-
Если толщина меньше стандартной, замените 2-ю передачу.
-
Если толщина в пределах рабочего диапазона, замените первую/вторую скользящую муфту синхронизатора и шестерню заднего хода комплектом.
|
}
|
