Сборка промежуточного вала МКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
-
Установите ступицу синхронизатора 1-ой/2-ой передачи (А), выравнивая выступы конуса синхронизатора (В) с пазами ступицы синхронизатора 1-ой/2-ой передачи (С).
-
Установите шестерню задней передачи.
|
A
B
C
}
|
-

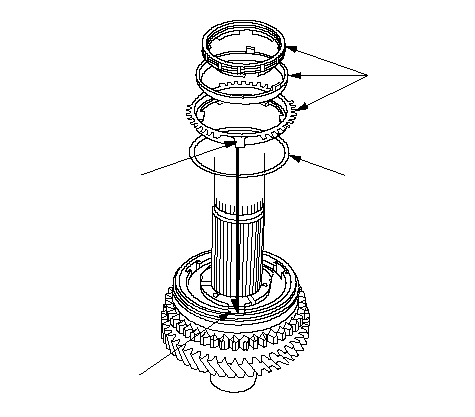

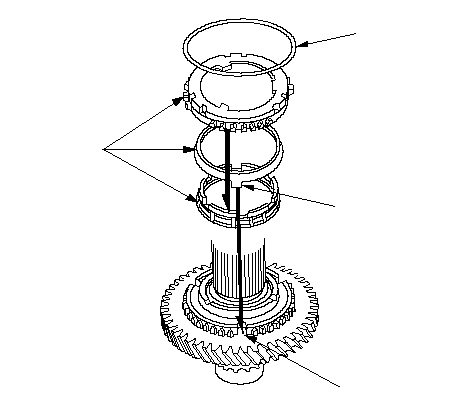

Установите пружину синхронизатора (А).
-
Установите конусный двухкомпонентный синхронизатор в сборе (В), совмещая выступы синхронизатора (С) с пазами ступицы синхронизатора 1-й/2-й передачи (D).
-
Закрепите дистанционное кольцо и игольчатый подшипник.
|
A
D
B
C
}
|
-

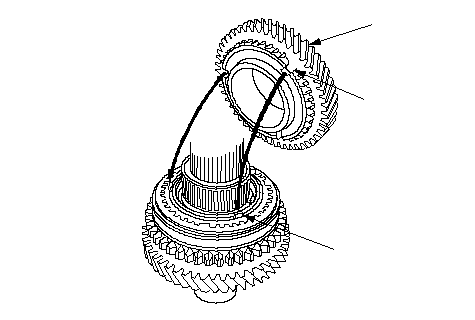

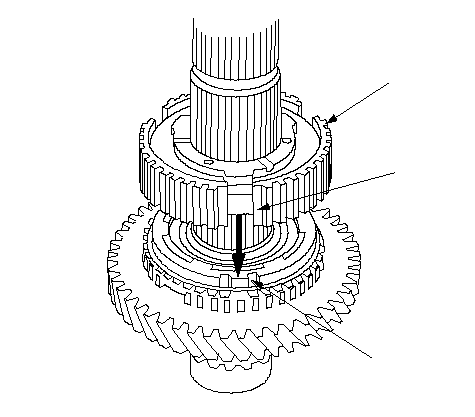

Установите шестерню 2-ой передачи (А), совмещая выступы конуса синхронизатора (В) с пазами шестерни 2-ой передачи (С).
|
A
C
B
}
|
-

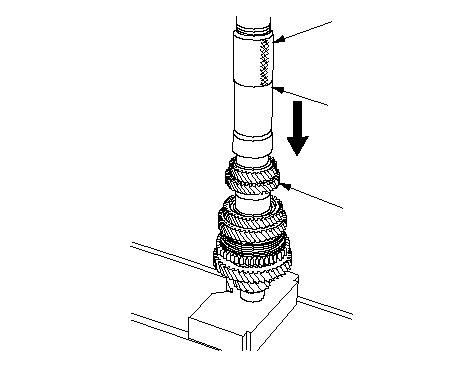

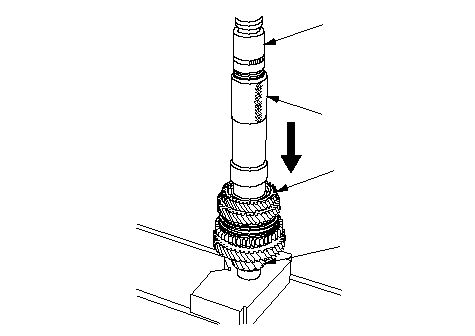

Установите промежуточный вал (А) на металлических брусках, затем установите шестерню 3-ей передачи (В), при помощи специального инструмента и пресса (С). Не превышайте максимально допустимого давления.
|
A
B
C
19600 Н
(2000 кгс,
) макс.
07746-0030100
}
|
-

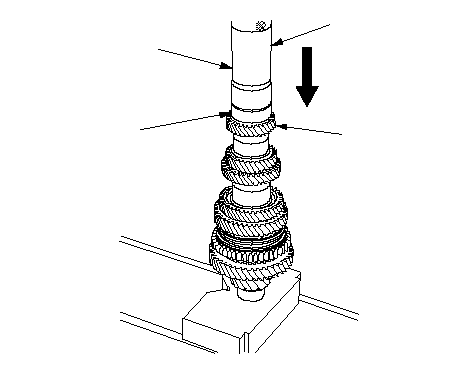

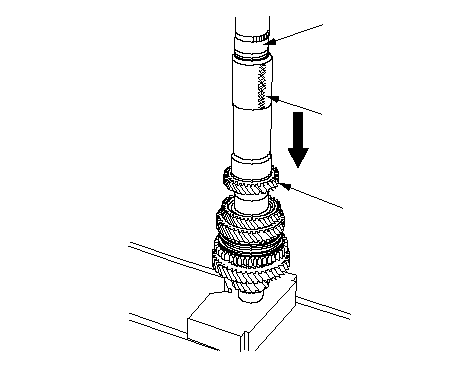

Установите шестерню 4-ой передачи (А), используя специальный инструмент и пресс (В). Не превышайте максимально допустимого давления.
|
A
C
19600 Н
(2000 кгс,
) макс.
07746-0030100
}
|
-
Установите шестерню 5-ой передачи (А), используя специальный инструмент и пресс (В). Не превышайте максимально допустимого давления.
|
A
C
19600 Н
(2000 кгс,
) макс.
07746-0030100
}
|
-

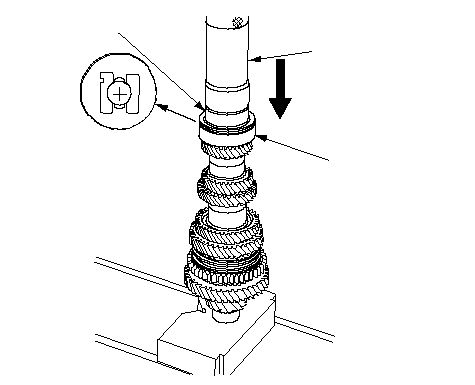

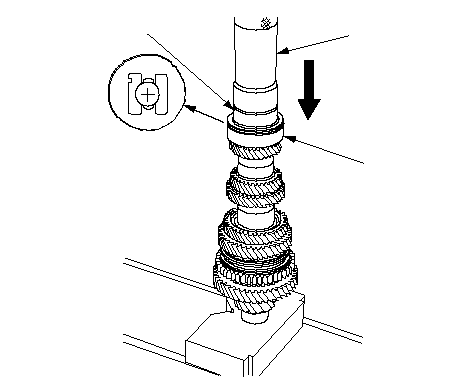

Установите шестерню 6-ой передачи (А), используя специальный инструмент и пресс (В). Не превышайте максимально допустимого давления.
|
A
C
19600 Н
(2000 кгс,
) макс.
07746-0030300
07746-0030100
}
|
-
Установите прокладку 32 мм и старый шариковый подшипник (А), используя специальный инструмент и пресс.
|
07746-0030300
07746-0030100
A
}
|
-

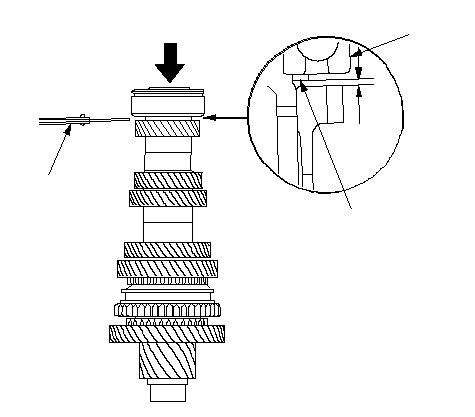

Замерьте зазор между старым подшипником (А) и прокладкой 32 мм (В) щупом (С).
-
Если зазор превышает указанный, подберите новую прокладку по таблице. Если измеренный зазор
Этап 17
в норме, замените только шариковый подшипник.
Регулировочная прокладка 32 мм
|
Тип
|
Номер детали
|
Толщина
|
|
A
|
23971-RPF-000
|
1,56 мм
|
|
B
|
23972-RPF-000
|
1,60 мм
|
|
C
|
23973-RPF-000
|
1,64 мм
|
|
D
|
23974-RPF-000
|
1,68 мм
|
|
E
|
23975-RPF-000
|
1,72 мм
|
|
F
|
23976-RPF-000
|
1,76 мм
|
|
G
|
23977-RPF-000
|
1,80 мм
|
|
H
|
23978-RPF-000
|
1,84 мм
|
|
J
|
23979-RPF-000
|
1,88 мм
|
|
К
|
23980-RPF-000
|
1,92 мм
|
|
L
|
23981-RPF-000
|
1,96 мм
|
|
М
|
23982-RPF-000
|
2,00 мм
|
|
N
|
23983-RPF-000
|
2,04 мм
|
|
P
|
23984-RPF-000
|
2,08 мм
|
|
Q
|
23985-RPF-000
|
2,12 мм
|
|
R
|
23986-RPF-000
|
2,16 мм
|
|
S
|
23987-RPF-000
|
2,20 мм
|
|
T
|
23988-RPF-000
|
2,24 мм
|
|
U
|
23989-RPF-000
|
2,28 мм
|
|
V
|
23990-RPF-000
|
2,32 мм
|
|
A
B
C
}
|
-

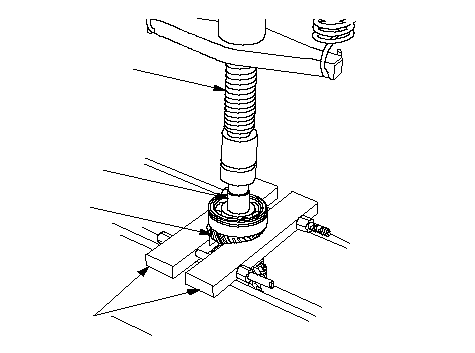

Подложив металлические бруски (В) под шестерню 6-ой передачи (А), воспользуйтесь прессом (С) и приспособлением (D) для извлечения промежуточного вала (Е) из шарикового подшипника.
-
При необходимости, установите подобранную в соответствии с пунктом 15 регулировочную прокладку 32 мм и снова проверьте зазор.
|
A
B
C
D
}
|
-
Установите шестерню 6-ой передачи (А), используя специальный инструмент и пресс (В). Не превышайте максимально допустимого давления.
|
A
C
19600 Н
(2000 кгс,
) макс.
07746-0030300
07746-0030100
}
|
-
Установите новый шариковый подшипник (А), используя специальный инструмент и пресс (В).
|
07746-0030300
07746-0030100
A
}
|
-

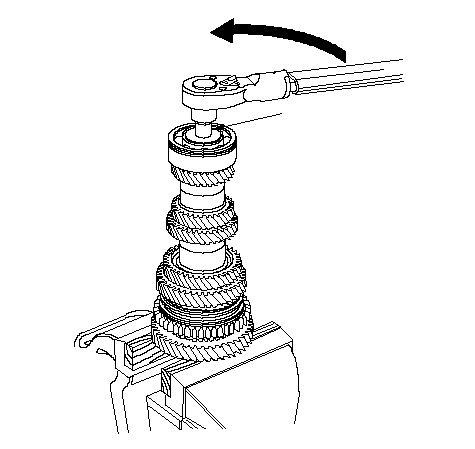

Затяните новый специальный болт (А) (с левой резьбой).
|
A
101 N·m
(10 kgf·m)
}
|
