Разборка промежуточного вала МКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GG3
-
Аккуратно зажмите промежуточный вал в сборе в верстачные тиски, подложив деревянные бруски.
-

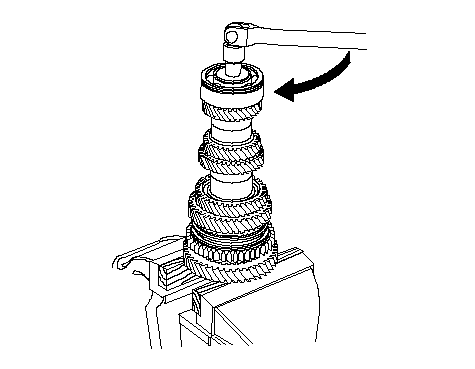

Выверните специальный болт (с левой резьбой).
|
}
|
-
Подложив металлические бруски (С) под шариковый подшипник (А) шестерни 6-ой передачи (В), воспользуйтесь прессом (D) и приспособлением (Е) для извлечения промежуточного вала из шарикового подшипника.
-
Снимите прокладку 32 мм и дистанционное кольцо.
|
A
B
C
D
E
}
|
-
Подложив металлические бруски (В) под шестерню 4-ой передачи (А), воспользуйтесь прессом (С) и приспособлением (D) для извлечения промежуточного вала (Е) из шестерни 5-ой передачи.
|
D
E
B
C
A
}
|
-
Подложив металлические бруски (В) под шестерню 2-ой передачи (А), воспользуйтесь прессом (С) и приспособлением (D) для извлечения промежуточного вала (Е) из шестерни 3-ей передачи.
|
D
E
B
C
A
}
|
-
Подложив металлические бруски (В) под шестерню 1-ой передачи (А), воспользуйтесь прессом (С) и приспособлением (D) для извлечения промежуточного вала (Е) из синхронизатора 1-ой/2-ой передачи.
|
D
E
B
C
A
}
|
