    • Снятие и установка блока топливного бака

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Требуются специальные инструменты

    Ключ для передающего блока измерителя уровня топлива
     07AAA-S0XA100
    Снятие

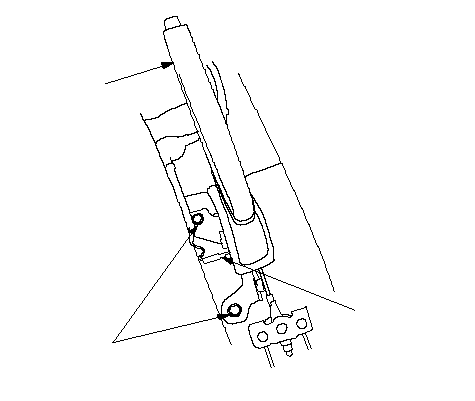

    1. Снимите болты (А) и жгут проводов (В), затем снимите рычаг стояночного тормоза (С).
    1. Снимите панель доступа (А) с пола.
    1. Отсоедините 4Р разъем (В) от топливного бака.
    1. Отсоедините шланг всасывания (C), шланг паров топлива (D) и быстроразъемное крепление (E) с блока топливного бака.

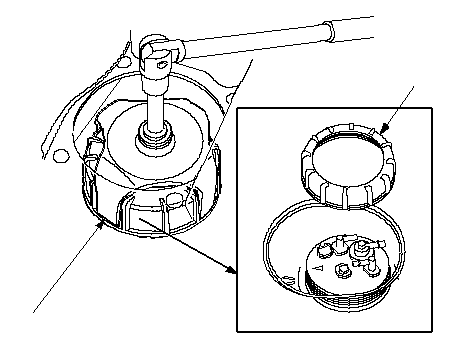

    1. Используя специальный инструмент, ослабьте контргайку (А).

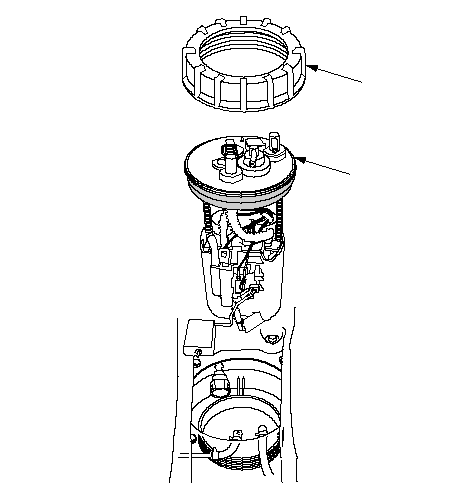

    1. Снимите контргайку (А) и блок топливного бака (В).
    Установка

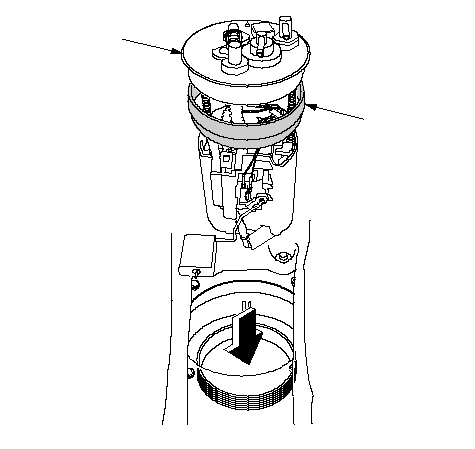

    1. Временно установите прокладку основания блока топливного бака (А) на блок топливного бака (В), затем частично вставьте блок топливного бака в топливный бак.
      ПРИМЕЧАНИЕ:
      • Будьте осторожны, чтобы не повредить новую прокладку основания.
      • Будьте осторожны, чтобы не перегнуть передающий блок измерителя уровня топлива.
      • Не наносите масло на прокладку основания.
    1. Переместите прокладку основания (А) с блока топливного бака на топливный бак.

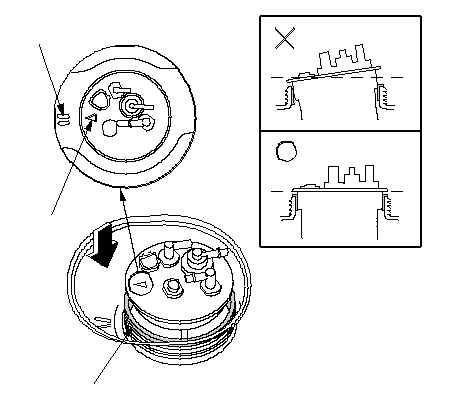

    1. Совместите метки (В) на топливном баке и блоке топливного бака, затем вставьте блок топливного бака в топливный бак до его посадки на прокладке основания.
      ПРИМЕЧАНИЕ: Во избежание протечки топлива визуально или рукой проверьте контур основной прокладки и убедитесь, что прокладка не пережата.
    1. Используя специальный инструмент, затяните новую контргайку (А) указанным моментом.
      ПРИМЕЧАНИЕ:
      • После того, как гайка затянута, убедитесь, что метки совмещены.
      • После установки визуально или вручную проверьте контур основной прокладки и убедитесь, что прокладка не пережата.
    1. Подсоедините 4Р разъем блока топливного бака, затем подсоедините быстроразъемное соединение, шланг паров топлива и быстроразъемное крепление.
    1. Подсоедините отрицательный кабель аккумулятора и включите зажигание ON (II) (не включайте стартер). Топливный насос включится примерно на 2 секунды, и давление в топливопроводе возрастет. Повторите эту операцию два или три раза, затем убедитесь в отсутствии утечек в топливной системе.
    1. Установите панель доступа, рычаг стояночного тормоза и центральную консоль.
