    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    Выключатель питания аудиоблока не включается (нет информации на дисплее и звука)
    ПРИМЕЧАНИЕ:
    • Сначала проверьте состояние аккумулятора.
    • Проверьте надежность контактов и крепления клемм разъемов.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Нажмите кнопку питания и проверьте, включается ли аудиоблок.
    Дисплей аудиоблока работает исправно и звучание нормальное?
    ДА -
    Пропадающая неисправность, на момент проверки система исправна.■
    НЕТ -
    Перейдите к Этап 3 .
    1. Выключите аудиоблок, затем выключите зажигание в положение LOCK (0).
    1. Проверьте предохранители № 1 (10 А) и № 14 (7,5 А) в блоке реле и предохранителей под панелью управления.
    Предохранители исправны?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Замените предохранитель (-и) и повторите проверку.■
    1. Снимите блок аудиосистемы. Проверьте надежность соединения разъемов аудиоблока.
      ПРИМЕЧАНИЕ: Извлеките компакт-диск перед снятием аудиоблока, чтобы предотвратить повреждение механизма загрузки проигрывателя компакт-дисков.
    Они надежно присоединены?
    ДА -
    Перейдите к Этап 6 .
    НЕТ -
    Исправьте плохое соединение и подсоедините разъемы, затем повторите проверку.■
    1. Отсоедините разъем А (24Р) аудиоблока.
    1. Включите зажигание, повернув ключ в положение ON (II).

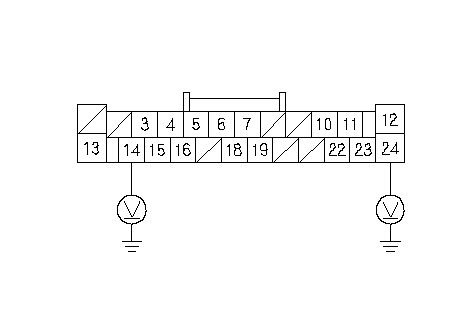

    1. Измерьте напряжение между "массой" кузова и клеммами № 14 и № 24 разъема A (24P) аудиоблока по отдельности.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв или замыкание в цепи между предохранителями № 1 (10 А) и № 14 (7,5 А) в блоке реле/ предохранителей панели приборов и аудиоблоком.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините разъем А (24Р) аудиоблока.
    1. Включите зажигание, повернув ключ в положение ON (II).

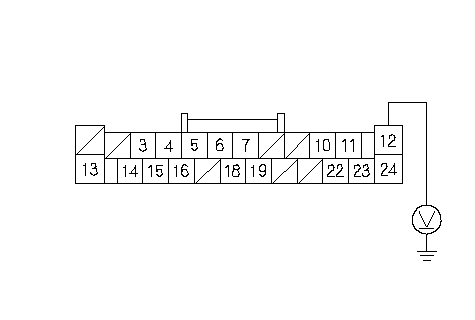

    1. Измерьте напряжение между клеммой № 12 разъема А (24P) аудиоблока и "массой" кузова.
    Напряжение меньше 0,1 В?
    ДА -
    Замените блок аудиосистемы на заведомо исправный и повторите проверку. Если признак неисправности/индикация отсутствует, замените первоначально установленный аудиоблок.■
    НЕТ -
    Устраните разрыв в проводе между аудиоблоком и "массой" кузова (G503).■
