    • Поиск неисправностей в цепи сигнала кондиционера

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    1. Запустите двигатель и дайте ему работать на холостом ходу.
    1. Включите выключатель отопителя (ON).
    1. Включите выключатель кондиционера (ON).
    1. Проверьте A/C CLUTCH (электромагнитную муфту кондиционера воздуха) в DATA LIST (списке данных) с помощью HDS.
    Показывает ли он "OFF" (ВЫКЛЮЧЕН)?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    1. Проверьте систему кондиционера воздуха.
    Система кондиционера воздуха работает?
    ДА -
    Цепь системы кондиционера воздуха исправна.■
    НЕТ -
    Перейдите к Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Активизируйте A/C CLUTCH (электромагнитную муфту кондиционера воздуха) в INSPECTION MENU с помощью HDS.
    Раздается ли щелкающий звук из муфты кондиционера воздуха?
    ДА -
    НЕТ -
    Перейдите к Этап 9 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините (49Р) разъем А компьютера ЕСМ/РСМ.
    1. Включите зажигание, повернув ключ в положение ON (II).

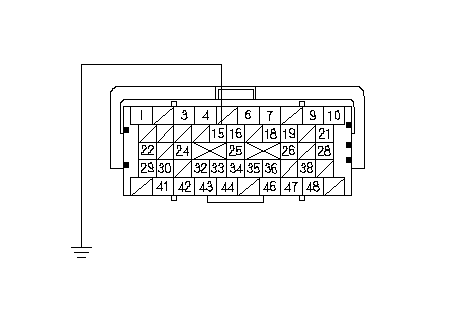

    1. Сразу же соедините клемму A15 разъема компьютера ECM/PCM с "массой" кузова с помощью провода-перемычки несколько раз.
    Раздается ли щелкающий звук из муфты кондиционера воздуха?
    ДА -
    Обновите блок ECM/PCM, если он не имеет последней версии программного обеспечения, или временно замените его на заведомо исправный блок ECM/PCM, затем проведите проверку заново. Если признак/индикация неисправности исчезает после установки заведомо исправного блока ЕСМ/РСМ, замените изначально установленный блок ЕСМ/РСМ на новый. ■
    НЕТ -
    Проверьте качество контакта или крепления клемм электромагнитной муфты включения компрессора кондиционера воздуха и компьютера ECM/PCM. Если соединение надежно, проверьте реле муфты сцепления кондиционера, устраните разрыв провода между ECM/PCM (A15) и реле муфты сцепления кондиционера, а также другими системамикондиционирования .
