Поиск неисправностей в цепи сети F-CAN
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
|
ПРИМЕЧАНИЕ: Информация, помеченная звездочкой (
*
), относится цепи CANL.
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините в обход цепи SCS диагностическую систему HDS.
-
Отсоедините разъем А (49P) блока ЕСМ/РСМ, затем отсоедините систему HDS.
-

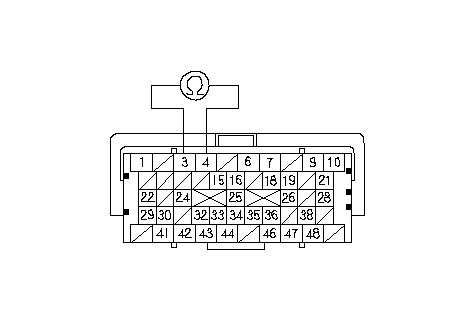

Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Сопротивление равно примерно 95−116 Ω?
|
-
Отсоедините следующие разъемы:
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
CANH (WHT)
CANL (RED)
}
|
-
Проверьте неразрывность соединения между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание провода между клеммами А3 и А4
*
блока ECM/PCM.■
|
|
НЕТ
|
-
|
|
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
CANH (WHT)
CANL (RED)
}
|
-

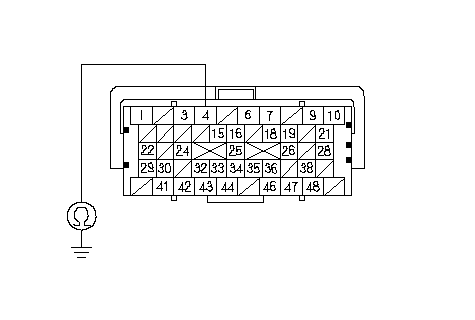

Соедините клемму A3 разъема компьютера ЕСМ/РСМ с "массой" кузова с помощью провода-перемычки.
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
ПРОВОД-ПЕРЕМЫЧКА
CANH (WHT)
}
|
-

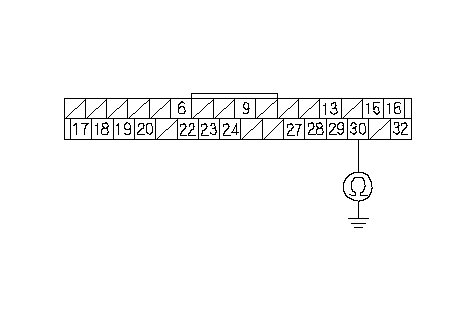

Проверьте неразрывность провода между клеммой № 30 разъема 32P блока управления приборной панелью и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
-
-
Без системы ABS: Перейдите к
Этап 10
.
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между блоком ECM/PCM (A3) и модулем управления приборами.■
|
|
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
Сторона проводов клемм-выходов
CANH (WHT)
}
|
-

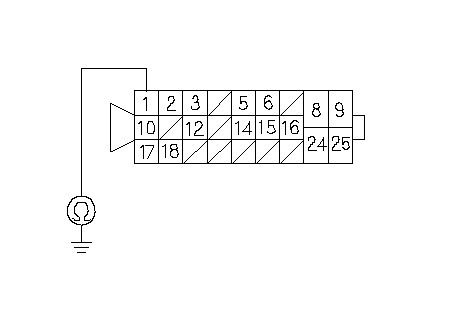

Проверьте неразрывность соединения между клеммой № 1 25Р разъема модулятора ABS-блока управления и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните обрыв провода между блоком ECM/PCM (A3) и электронным блоком модулятора ABS.■
|
|
25Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ-МОДУЛЯТОРА ABS
CANH (WHT)
Сторона проводов клемм-выходов
}
|
-

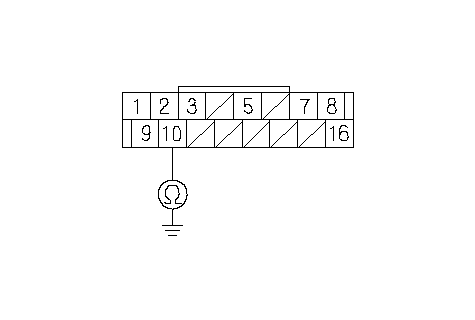

Проверьте неразрывность соединения между клеммой № 10 разъема С (16Р) блока управления EPS и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между компьютером ECM/PCM (A3) и блоком управления EPS.■
|
-
Отсоедините разъем А (49Р) блока ЕСМ/РСМ от провода-перемычки.
|
Сторона проводов клемм-выходов
CANH (WHT)
РАЗЪЕМ С (16Р) БЛОКА УПРАВЛЕНИЯ EPS
}
|
-

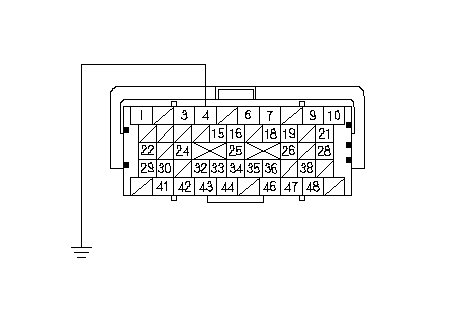

Соедините клемму A4 разъема компьютера ЕСМ/РСМ с "массой" кузова с помощью провода-перемычки.
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
ПРОВОД-ПЕРЕМЫЧКА
CANL (RED)
}
|
-

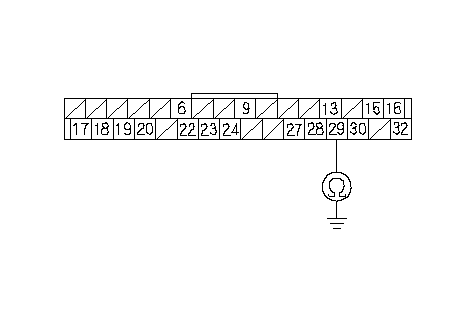

Проверьте неразрывность соединения между клеммой № 29 разъема 32P модуля управления приборами и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
-
-
Без системы ABS: Перейдите к
Этап 15
.
|
|
НЕТ
|
-
|
Устраните разрыв в проводе между блоком ECM/PCM (A4) и модулем управления приборами.■
|
|
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
Сторона проводов клемм-выходов
CANL (RED)
}
|
-

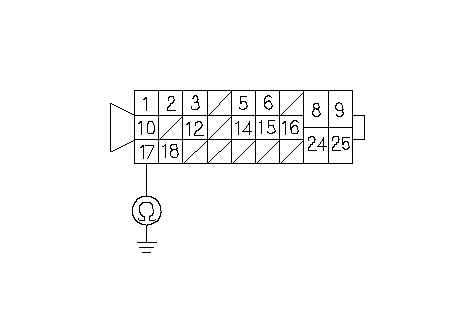

Проверьте неразрывность соединения между клеммой № 17 25Р разъема модулятора ABS-блока управления и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните обрыв провода между блоком ECM/PCM (A4) и электронным блоком модулятора ABS.■
|
|
25Р РАЗЪЕМ БЛОКА УПРАВЛЕНИЯ-МОДУЛЯТОРА ABS
CANL (RED)
Сторона проводов клемм-выходов
}
|
-

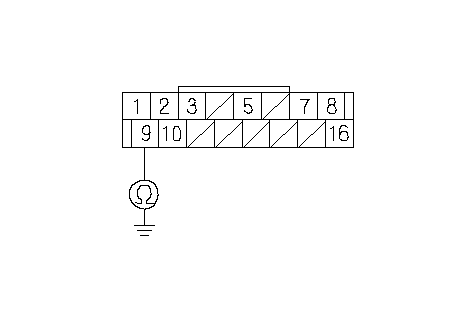

Проверьте неразрывность соединения между клеммой № 9 разъема С (16Р) блока управления EPS и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв провода между блоком ECM/PCM (А4) и электронным блоком управления системы EPS.■
|
-
Подсоедините 32Р разъем модуля управления приборной панелью.
|
РАЗЪЕМ С (16Р) БЛОКА УПРАВЛЕНИЯ EPS
Сторона проводов клемм-выходов
CANL (RED)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Сопротивление равно примерно 108-132 Ω?
|
|
ДА
|
-
|
-
-
Без системы ABS: Перейдите к
Этап 21
.
|
|
НЕТ
|
-
|
|
-
Отсоедините 32P разъем модуля управления приборами.
-
Подсоедините 25Р разъем электронного блока модулятора ABS.
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
CANH (WHT)
CANL (RED)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34−2,86 kΩ?
|
-
Отсоедините 46Р разъем блока управления-модулятора ABS (с ABS) или 32Р разъем модуля управления приборной панелью (без ABS).
-
Подсоедините разъем С (16P) блока управления EPS.
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
CANH (WHT)
CANL (RED)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34−2,86 kΩ?
|
-
Отсоедините разъем С (16P) блока управления EPS.
-
Присоедините разъем А 39Р блока SRS.
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
CANH (WHT)
CANL (RED)
}
|
-
Измерьте сопротивление между клеммами А3 и А4 разъема компьютера ЕСМ/РСМ.
|
Имеется ли здесь сопротивление около 2,34−2,86 kΩ?
|
-
Отсоедините следующие разъемы:
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
CANH (WHT)
CANL (RED)
}
|
-
Проверьте неразрывность соединения между клеммой A3 разъема блока ЕСМ/РСМ и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание между клеммами A3 разъема блока ECM/PCM и панелью приборов, блоком управления-модулятора ABS, блоком EPS, блоком SRS или разъемом DLC.■
|
|
НЕТ
|
-
|
|
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
CANH (WHT)
}
|
-
Проверьте неразрывность соединения между клеммой А4 разъема компьютера ЕСМ/РСМ и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание между клеммами A4 разъема блока ECM/PCM и панелью приборов, блоком управления-модулятора ABS, блоком EPS, блоком SRS или разъемом DLC.■
|
|
НЕТ
|
-
|
|
-
Заново подсоедините все разъемы.
-
-
Отсоедините 32P разъем модуля управления приборами.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
-
-
Без системы ABS: Перейдите к
Этап 38
.
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините 32Р разъем модуля управления приборной панелью.
-
Отсоедините 25Р разъем от электронного блока управления-модулятора ABS.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините 25Р разъем блока управления-модулятора ABS (с ABS) или 32Р разъем модуля управления приборной панелью (без ABS).
-
Отсоедините разъем С (16P) блока управления EPS.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Подсоедините разъем D (28P) блока EPS.
-
Отсоедините разъем А 39Р блока SRS.
-
Переведите ключ зажигания в положение ON (II) и посмотрите на сигнализатор HDS.
|
Система HDS идентифицирует автомобиль?
|
|
Сторона разъема клемм-выходов
(49Р) РАЗЪЕМ А ЕСМ/РСМ
CANL (RED)
}
|
