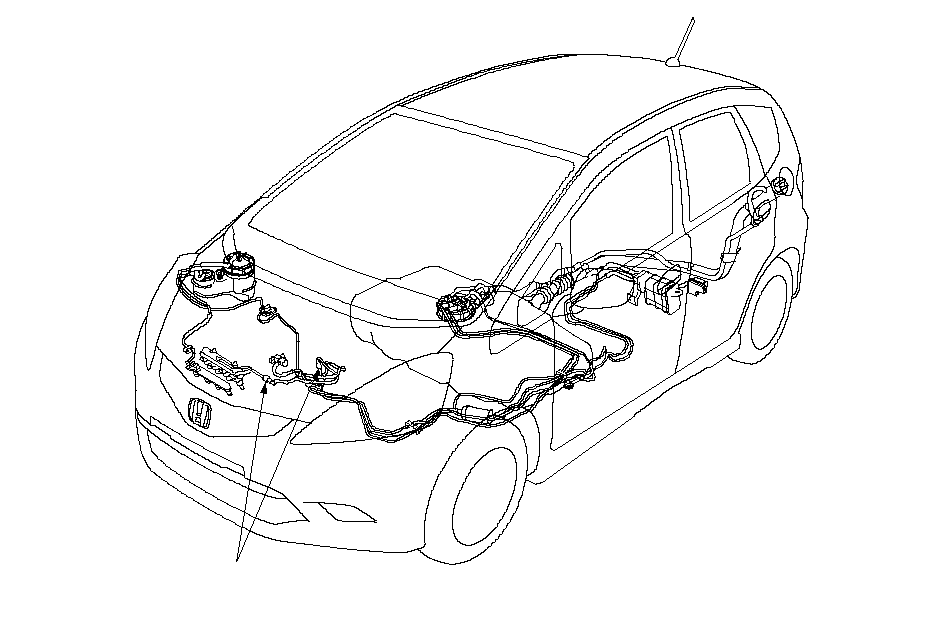

БЛОКИРОВОЧНАЯ ГАЙКА БЛОКА ТОПЛИВНОГО БАКА
Заменить.
A
B
C
К ТОПЛИВОРАСПРЕДЕЛИТЕЛЬНОЙ
РАМПЕ
90 °
A:
B:
C:
D:
ПРОКЛАДКА ОСНОВАНИЯ
Заменить.
E
D
135 °
Метка
90 °
E:
Зазора быть не должно.
ВЕРХНЯЯ
СТОРОНА
ВЕРХНЯЯ
СТОРОНА

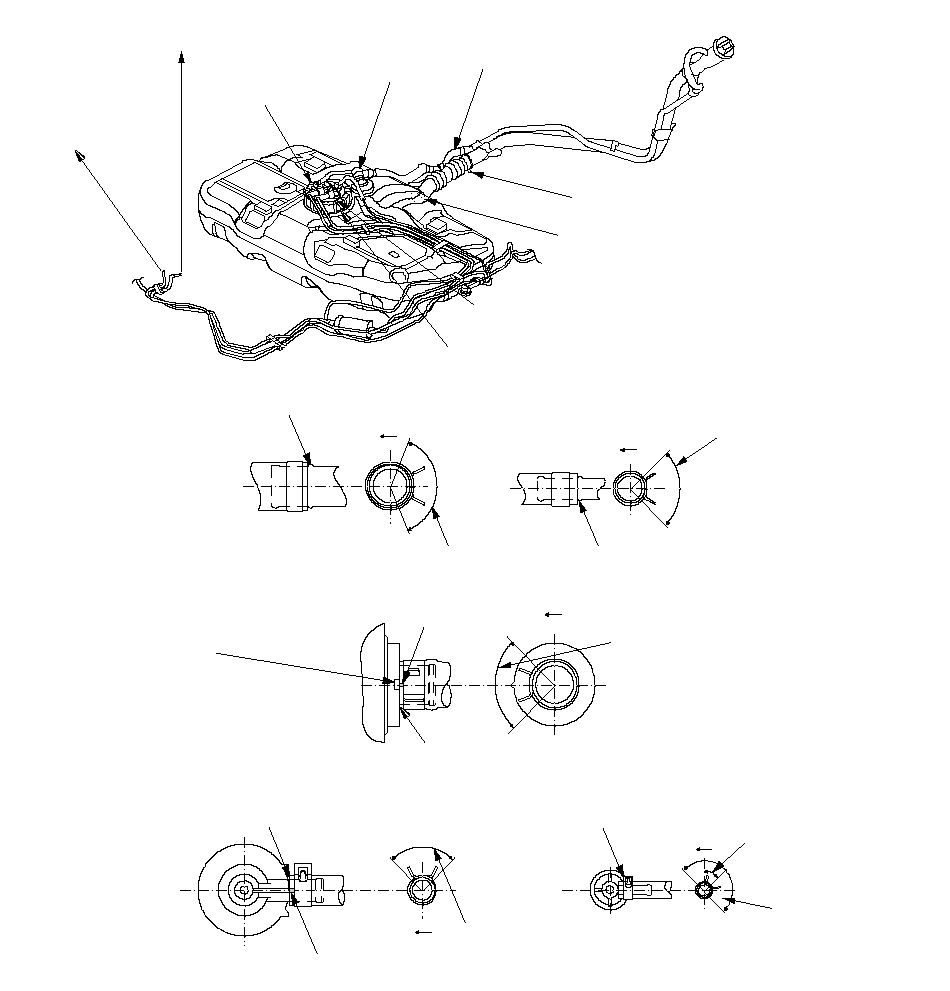

Убедитесь, что фиксатор
раположен, как показано на рисунке.
Убедитесь, что фиксатор
раположен, как показано на рисунке.
Зазора быть
не должно.
90 °
Убедитесь, что фиксатор
раположен, как показано на рисунке.
Зазора быть
не должно.
ВЕРХНЯЯ
СТОРОНА
При установке
заливной горловины
топливного бака совместите отметку на
трубке с выступом
на креплении заливной горловины.
Убедитесь, что фиксатор
раположен, как показано на рисунке.
Зазора быть
не должно.
Метка
Убедитесь, что фиксатор
раположен, как показано на рисунке.
ВЕРХНЯЯ
СТОРОНА
180 °
Убедитесь, что фиксатор
раположен, как показано
на рисунке.
ВЕРХНЯЯ
СТОРОНА
К КЛАПАНУ ПРОДУВКИ
БАЧКА АБСОРБЕРА ПАРОВ ТОПЛИВА (EVAP)
45 °
