Проверка осевого зазора 2-ой шестерни вторичного вала АКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-
Установите упорный игольчатый подшипник (А), игольчатый подшипник (В), шестерню 2-й передачи (С), упорный игольчатый подшипник (D), упорную шайбу 43 х 54,5 мм (Е), фиксаторы 39 мм (F), и замок фиксатора (G) на вторичном валу (Н), затем закрепите их стопорным кольцом (I).
|
A
B
C
D
F
G
H
I
E
}
|
-
Установите стрелочный индикатор (А) на шестерню 2-й передачи (В).
|
A
B
}
|
-

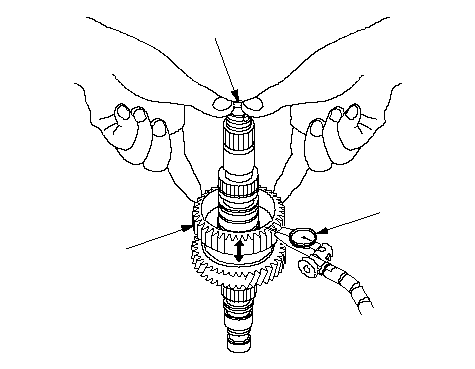

Поднимите шестерню 2-й передачи (А), придерживая вторичный вал (В), и используя стрелочный индикатор (С), измерьте осевой зазор 2-й передачи.
-
Измерьте осевой зазор шестерни 2-й передачи как минимум в трех местах, вращая шестерню 2-й передачи. Используйте среднее значение (по трем измерениям).
-
Если зазор выходит за допустимые пределы, снимите упорную шайбу 43 х 54,5 мм и измерьте ее толщину.
-
Подберите и установите новую упорную шайбу и повторите проверку.
УПОРНАЯ ШАЙБА 43 х 54,5 мм
|
№
|
Номер детали
|
Толщина
|
|
1
|
90502-RPC-000
|
2,900 мм
|
|
2
|
90503-RPC-000
|
2,925 мм
|
|
3
|
90504-RPC-000
|
2,950 мм
|
|
4
|
90505-RPC-000
|
2,975 мм
|
|
5
|
90506-RPC-000
|
3,000 мм
|
|
6
|
90507-RPC-000
|
3,025 мм
|
|
7
|
90508-RPC-000
|
3,050 мм
|
|
8
|
90509-RPC-000
|
3,075 мм
|
|
9
|
90510-RPC-000
|
3,100 мм
|
|
10
|
90511-RPC-000
|
3,125 мм
|
|
11
|
90512-RPC-000
|
3,150 мм
|
|
12
|
90513-RPC-000
|
3,175 мм
|
|
13
|
90514-RPC-000
|
3,200 мм
|
-
После замены упорной шайбы убедитесь, что зазор находится в допустимых пределах.
-
Снимите установленные детали со вторичного вала.
|
A
B
C
}
|
