Проверка осевого зазора 1-ой шестерни вторичного вала АКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-

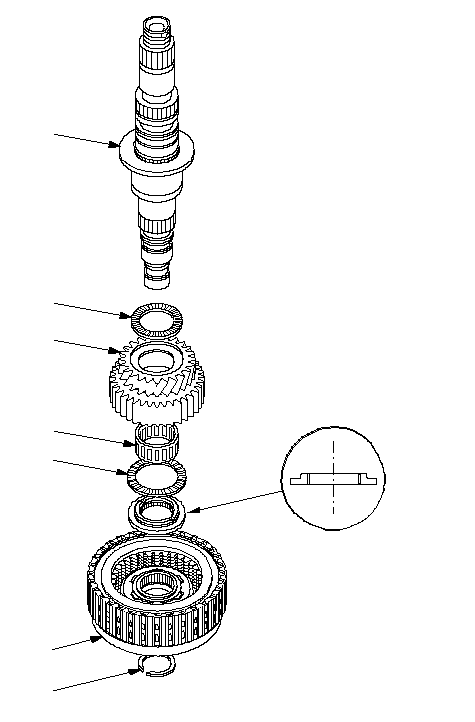

Установите упорный игольчатый подшипник (А), шестерню 1-й передачи (В), игольчатый подшипник (С), упорный игольчатый подшипник (D), упорную шайбу 31 х 50 мм (Е), и фрикцион 1-й передачи (F) на вторичный вал (G), затем закрепите их стопорным кольцом (Н).
|
A
B
C
D
F
G
H
E
}
|
-

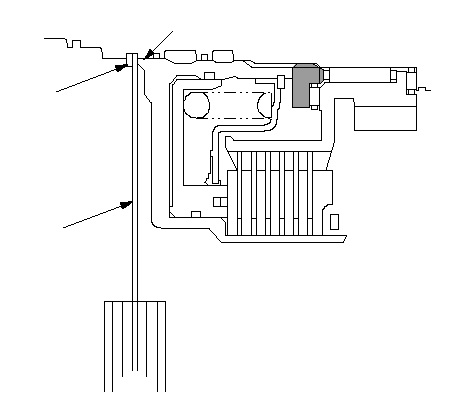

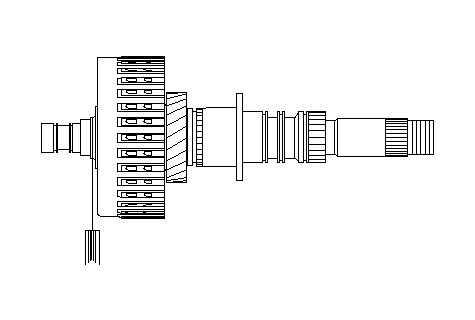

Замерьте расстояние между стопорным кольцом (А) и направляющей фрикциона 1-ой передачи (В) в трех местах, используя щуп (С). Используйте среднее значение (по трем измерениям).
|
}
A
B
C
}
|
-

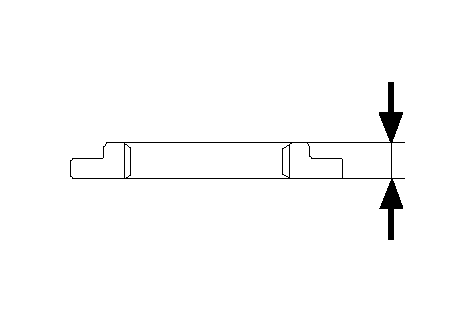

Если зазор выходит за допустимые пределы, снимите упорную шайбу 31 х 50 мм и измерьте ее толщину (А).
-
Подберите и установите новую упорную шайбу и повторите проверку.
УПОРНАЯ ШАЙБА 31 х 50 мм
|
№
|
Номер детали
|
Толщина
|
|
1
|
90521-RG5-000
|
3,925 мм
|
|
2
|
90522-RG5-000
|
3,950 мм
|
|
3
|
90523-RG5-000
|
3,975 мм
|
|
4
|
90524-RG5-000
|
4,000 мм
|
|
5
|
90525-RG5-000
|
4,025 мм
|
|
6
|
90526-RG5-000
|
4,050 мм
|
|
7
|
90527-RG5-000
|
4,075 мм
|
|
8
|
90528-RG5-000
|
4,100 мм
|
|
9
|
90529-RG5-000
|
4,125 мм
|
|
10
|
90530-RG5-000
|
4,150 мм
|
|
11
|
90531-RG5-000
|
4,175 мм
|
|
12
|
90532-RG5-000
|
4,200 мм
|
|
13
|
90533-RG5-000
|
4,225 мм
|
|
14
|
90534-RG5-000
|
4,250 мм
|
|
15
|
90535-RG5-000
|
4,275 мм
|
|
16
|
90536-RG5-000
|
4,300 мм
|
|
17
|
90537-RG5-000
|
4,325 мм
|
-
После замены упорной шайбы убедитесь, что зазор находится в допустимых пределах.
-
