Сборка фрикциона 2-ой, 3-ей, 4-ой и 5-ой передач АКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-

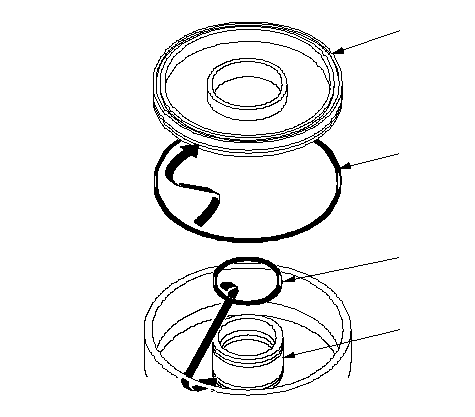

Установите новые уплотнительные кольца (А) на поршни (В) фрикционов 3-й и 5-й передач.
|
A
B
}
|
-

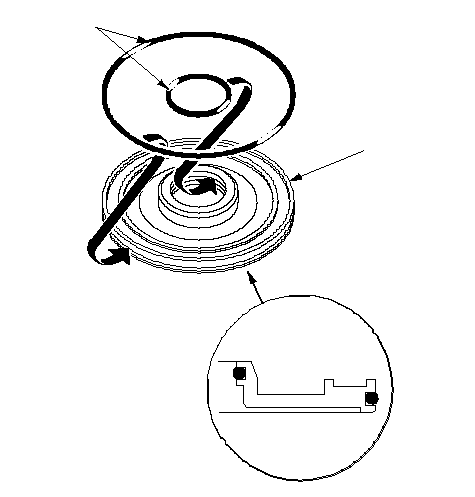

Установите поршень (А) в барабан фрикциона (В), применяя давление и кручение, что обеспечить правильную посадку. Не защемите уплотнительное кольцо.
|
A
B
}
|
-

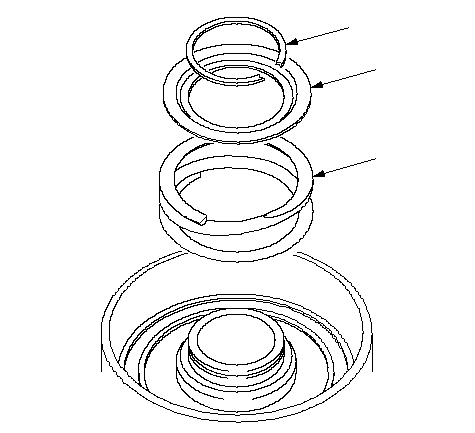

Установите возвратную пружину (А) и тарелку пружины (В), а также стопорное кольцо (С) на тарелку пружины.
|
C
B
A
}
|
-

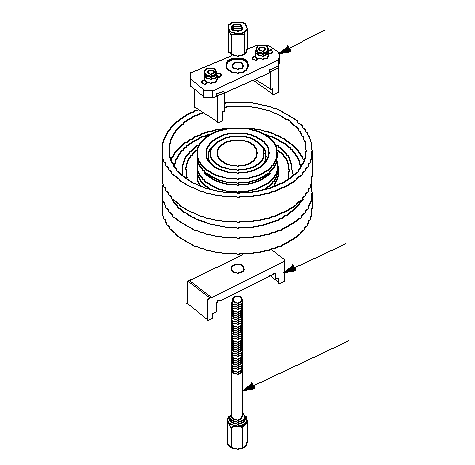

Установите приспособления для сжатия пружины фрикциона и приспособление для сборки фрикциона.
|
07LAE-PX40100
07HAE-PL50100
07GAE-PG40200
}
|
-

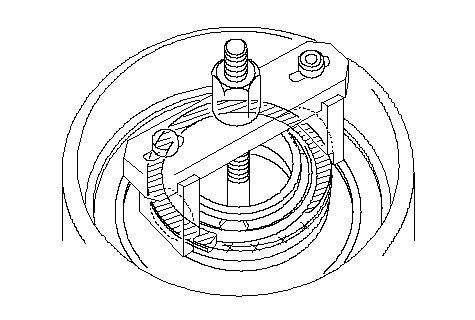

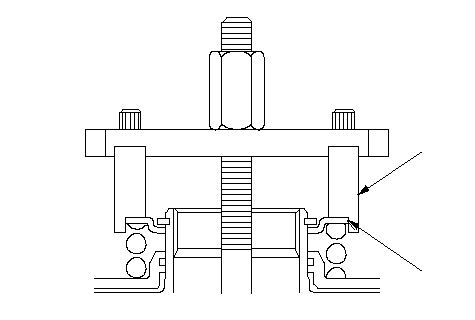

Убедитесь в том, что ручка устройства для сжатия клапанной пружины (А) отрегулирована для полного контакта с фиксатором возвратной пружины (В).
|
A
B
}
|
-
Если хотя бы один упор приспособления для сжатия пружины фрикциона опирается на область тарелки, которая не поддерживается возвратной пружиной, переустановите приспособление в правильное положение.
|
}
|
-

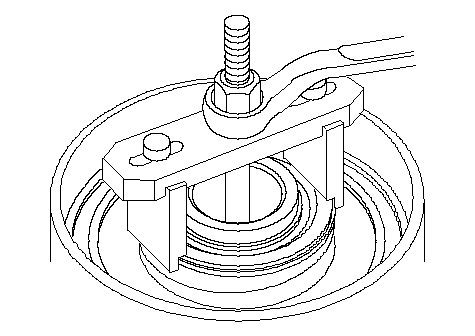

Сожмите возвратную пружину так, чтобы стопорное кольцо могло быть установлено.
|
}
|
-
Установите стопорное кольцо при помощи щипцов.
-
Снимите приспособления для сжатия пружины фрикциона и приспособление для сборки фрикциона.
|
07LGC-0010100
}
|
-

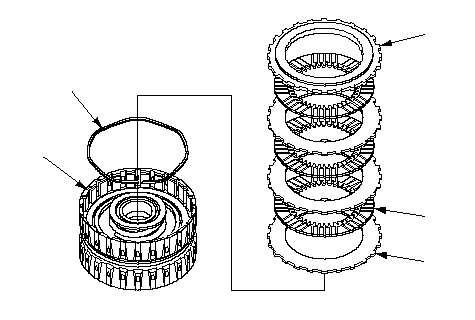

Установите волнистую пружину (А) в барабан фрикциона 2-й передачи (В). Начав с плоской пластины фрикциона, чередуя устанавливайте плоские пластины (С) (3) и диски (D) (3). Установите упорную пластину (Е) фрикциона, плоской стороной вниз на верхний диск.
|
E
A
B
C
D
}
|
-

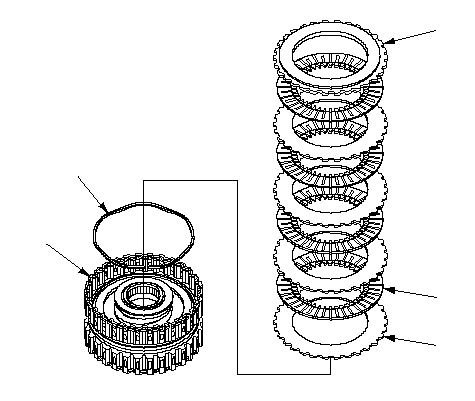

Установите волнистую пружину (А) в барабан фрикциона 4-й передачи (В). Начав с плоской пластины фрикциона, чередуя устанавливайте плоские пластины (С) (4) и диски (D) (4). Установите упорную пластину (Е) фрикциона, плоской стороной вниз на верхний диск.
|
E
A
B
C
D
}
|
-

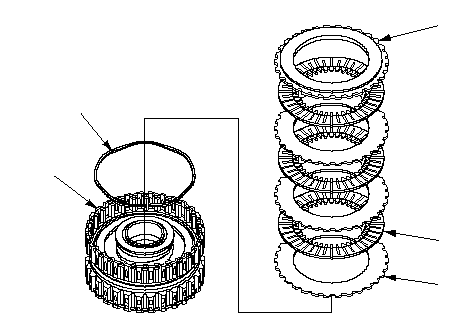

Установите волнистую пружину (А) в барабан фрикциона 3-й передачи (В). Начав с волнистой пластины фрикциона, чередуя, устанавливайте волнистые пластины (С) (3) и диски (D) (3). Установите упорную пластину (Е) фрикциона, плоской стороной вниз на верхний диск.
|
E
A
B
C
D
}
|
-
Установите волнистую пружину (А) в барабан фрикциона 5-й передачи (В). Начав с волнистой пластины фрикциона, чередуя, устанавливайте волнистые пластины (С) (3) и диски (D) (3). Установите упорную пластину (Е) фрикциона, плоской стороной вниз на верхний диск.
|
E
A
B
C
D
}
|
-

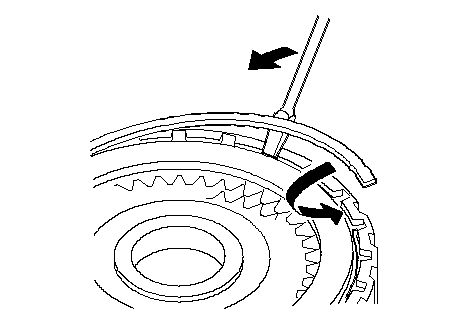

Установите стопорное кольцо при помощи отвертки, чтобы закрепить упорный диск фрикциона.
-
Убедитесь, что поршень фрикциона перемещается при подаче давления в гидравлические каналы.
|
}
|
