    • Проверка фрикциона АКП

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8

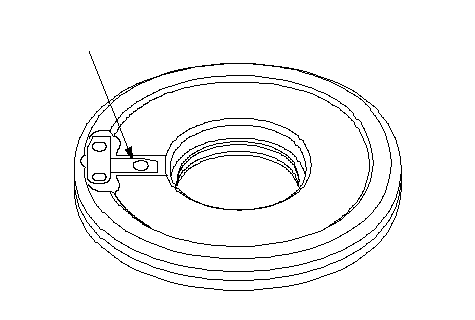

    1. Осмотрите поршни фрикционов и их обратные клапаны (А).
    1. Если обратный клапан поршня фрикциона изношен или поврежден, замените поршень.
    1. Проверьте фиксатор пружины на наличие износа и повреждений.
    1. Если держатель пружины изношен или имеет повреждения, замените его.

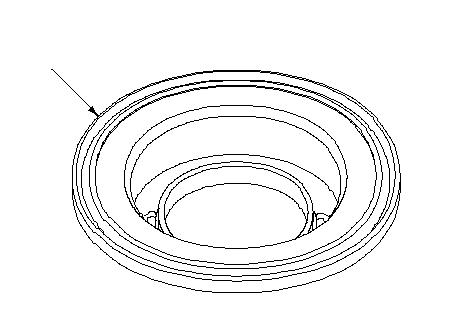

    1. Проверьте сальник (А) на тарелке пружины фрикциона 1-й передачи на наличие износа, повреждений или расслаивания.
    1. Если сальник изношен, поврежден или расслаивается, замените тарелку пружины.
    1. Осмотрите диски фрикциона, пластины и упорную пластину на предмет наличия износа, повреждений и следов побежалости.
      Стандартная толщина дисков фрикциона
      Фрикцион 1-ой передачи:
      1,94 мм
      Фрикцион 2-ой передачи:
      1,96 мм
      Фрикцион 3-ей передачи:
      1,94 мм
      Фрикцион 4-ой передачи:
      1,96 мм
      Фрикцион 5-ой передачи:
      1,94 мм

      Стандартная толщина пластин фрикциона
      Фрикцион 1-й передачи
      (волнистые пластины):
      1,6 мм
      Фрикцион 2-й передачи
      (плоские пластины):
      2,3 мм
      Фрикцион 3-й передачи
      (волнистые пластины):
      2,0 мм
      Фрикцион 4-й передачи
      (плоские пластины):
      1,6 мм
      Фрикцион 5-ой передачи
      (волнистая пластина):
      2,0 мм

    1. Если диски сцепления изношены или повреждены, замените весь комплект дисков. После замены дисков сцепления измерьте зазор между упорной пластиной и верхним диском.
    1. Если какая-либо из плоских пластин изношена, повреждена или изменила цвет, замените весь комплект дисков. После замены плоских пластин фрикциона измерьте зазор между упорной пластиной и верхним диском.
    1. Если одна из волнистых пластин изношена, повреждена или изменила цвет, замените ее на новую, а на остальных проверьте высоты волн. После замены волнистой пластины фрикциона измерьте зазор между упорной пластиной и верхним диском.
    1. Если упорная пластина фрикциона изношена, повреждена или обесцвечена, проверьте зазор между упорной пластиной и верхним диском, затем замените упорную пластину фрикциона.
