Сборка фрикциона 1-ой передачи АКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-

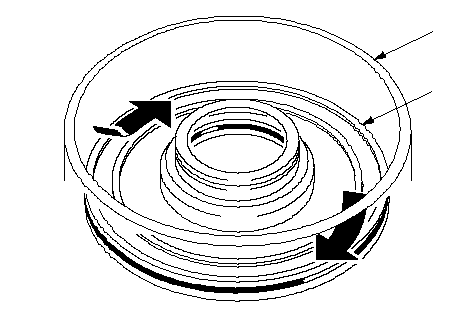

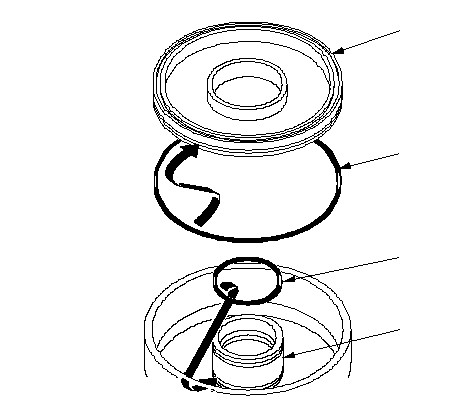

Смажьте рабочей жидкостью АКП уплотнительное кольцо поршня, установите поршень (А) в барабан фрикциона (В), применяя давление и вращение, что обеспечить правильную посадку. Не защемите уплотнительное кольцо.
|
A
B
}
|
-
Установите возвратную пружину (А), установите тарелку пружины (В) так, чтобы ее можно было регулировать (среднее допустимого предела) и не повредить уплотнение тарелки пружины.
-
Установите стопорное кольцо (С) на тарелку пружины.
|
A
B
C
}
|
-
Установите приспособления для сжатия пружины фрикциона и приспособление для сборки фрикциона.
|
07LAE-PX40100
07HAE-PL50100
07GAE-PG40200
}
|
-

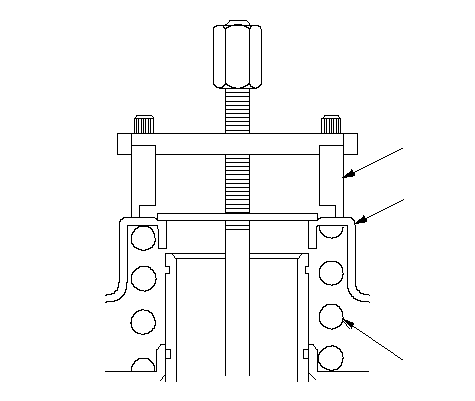

Установите приспособление для сжатия пружины фрикциона (A) на тарелку пружины (B) и конец возвратной пружины фрикциона, чтобы оно сжало возвратную пружину фрикциона (C).
-
Если хотя бы один упор приспособления для сжатия пружины фрикциона не опирается на конец возвратной пружины фрикциона, переустановите приспособление на конце возвратной пружины.
|
A
B
C
}
|
-

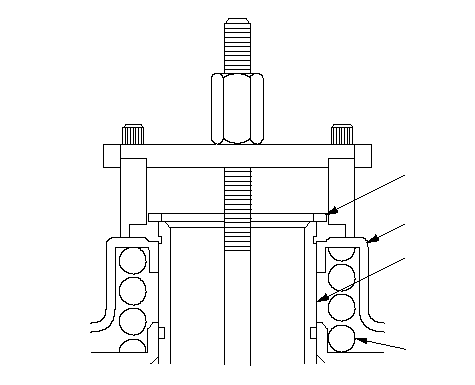

Смажьте рабочей жидкостью АКП контактирующие области сальника тарелки пружины и поршня фрикциона. Осторожно сожмите возвратную пружину (A) так, чтобы можно было установить стопорное кольцо (B); установите тарелку пружины (C), чтобы обеспечить правильную посадку в поршне фрикциона и на втулке фрикциона (D). Не защемите сальник тарелки пружины.
|
A
D
B
C
}
|
-

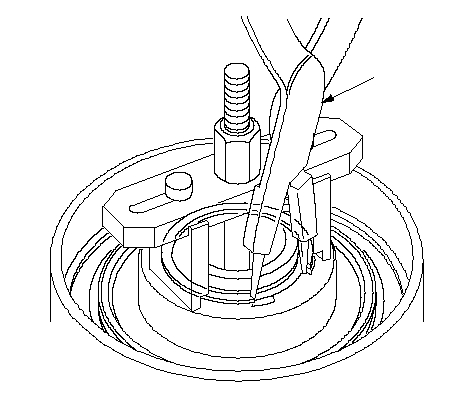

Установите стопорное кольцо при помощи щипцов.
-
Снимите приспособления для сжатия пружины фрикциона и приспособление для сборки фрикциона.
|
07LGC-0010100
}
|
-

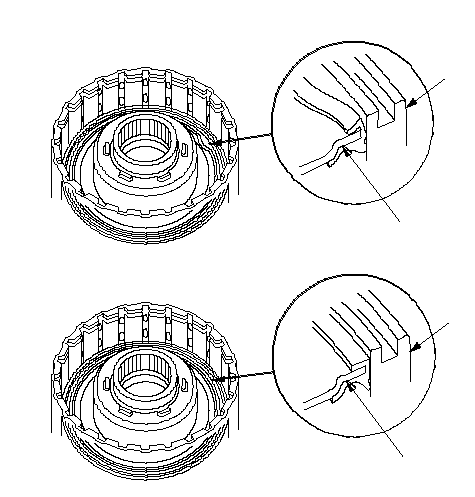

Убедитесь, что сальник тарелки пружины (A) правильно установлен в поршне фрикциона (B).
-
При неправильной установке снимите тарелку пружины и проверьте сальник. Если сальник изношен, поврежден или расслаивается, снимите тарелку пружины и установите новую тарелку пружины в поршень фрикциона.
|
Установлен неправильно:
Установлен правильно:
A
B
A
B
}
|
-

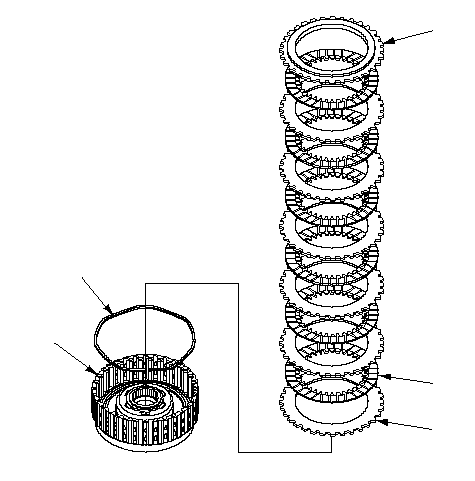

Установите волнистую пружину (А) в барабан фрикциона 1-й передачи (В). Начав с волнистой пластины фрикциона, чередуя, устанавливайте волнистые пластины (С) (6) и диски (D) (6). Установите упорную пластину (Е) фрикциона, плоской стороной вниз на верхний диск.
|
E
A
B
C
D
}
|
-

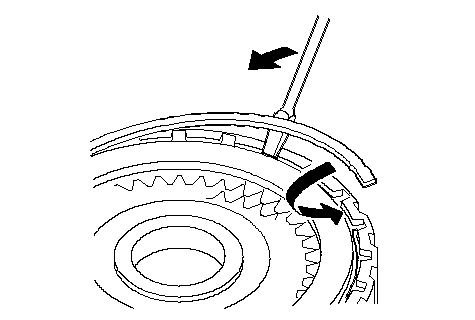

Установите стопорное кольцо при помощи отвертки, чтобы закрепить упорный диск фрикциона.
-
Убедитесь, что поршень фрикциона перемещается при подаче давления в гидравлические каналы.
|
}
|
