Разборка фрикциона АКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-

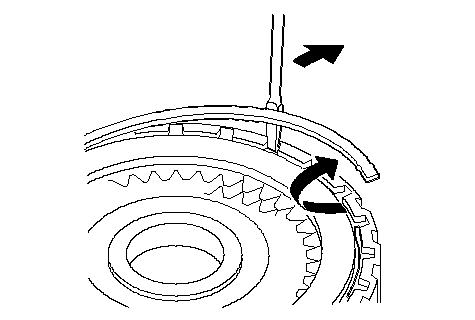

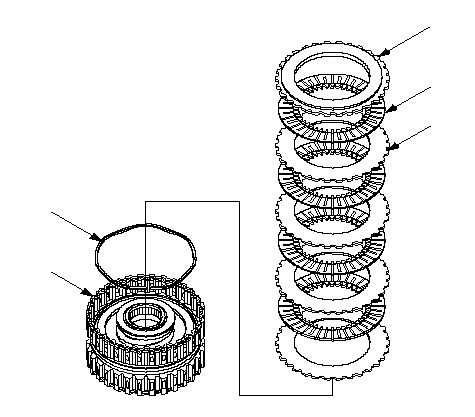

Снимите упорную пластину фрикциона (А), диски фрикциона (В) (6), волнистые диски (С) (6) и волнистую пружину (D) из барабана фрикциона 1-й передачи (Е).
|
A
B
C
D
E
}
|
-

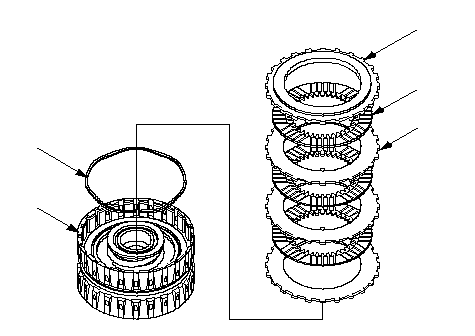

Снимите упорную пластину фрикциона (А), диски фрикциона (В) (3), плоские пластины фрикциона (С) (3) и волнистую пружину (D) из барабана 2-ого фрикциона (Е).
|
A
D
E
B
C
}
|
-
Снимите упорную пластину фрикциона (А), диски фрикциона (В) (4), плоские пластины фрикциона (С) (4) и волнистую пружину (D) из барабана 4-ого фрикциона (Е).
|
A
D
E
B
C
}
|
-

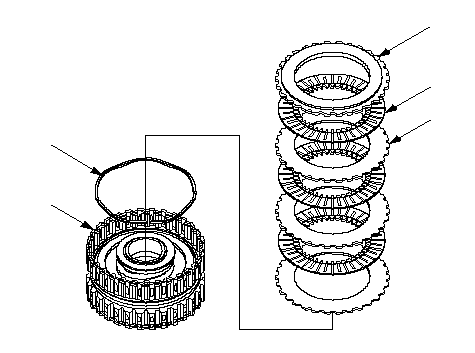

Снимите упорную пластину фрикциона (А), диски фрикциона (В) (3), волнистые диски (С) (3) и волнистую пружину (D) из барабана фрикциона 3-й передачи (Е).
|
A
D
E
B
C
}
|
-
Снимите упорную пластину фрикциона (А), диски фрикциона (В) (3), волнистые диски (С) (3) и волнистую пружину (D) из барабана фрикциона 5-й передачи (Е).
|
A
D
E
B
C
}
|
-

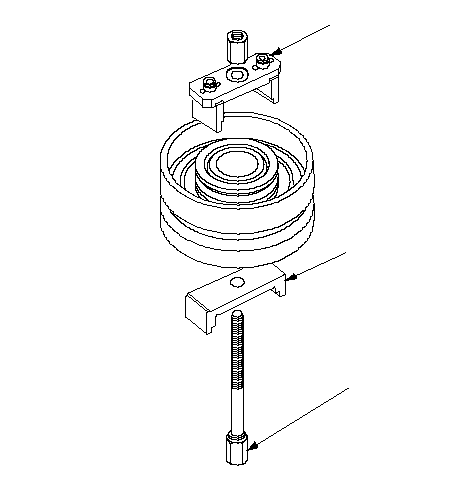

Установите приспособления для сжатия пружины фрикциона и приспособление для сборки фрикциона.
|
07LAE-PX40100
07HAE-PL50100
07GAE-PG40200
}
|
-
Установите приспособление для сжатия пружины фрикциона (A) на фиксатор пружины (B) фрикциона 1-й передачи, чтобы он сжал возвратную пружину фрикциона (C).
-
Если хотя бы один упор приспособления для сжатия пружины фрикциона не опирается на конец возвратной пружины фрикциона, фиксатор пружины может быть поврежден. Если при сжатии возвратной пружины фиксатор наклонен, переустановите приспособление для сжатия пружины на фиксаторе под другим углом.
|
A
B
C
}
|
-

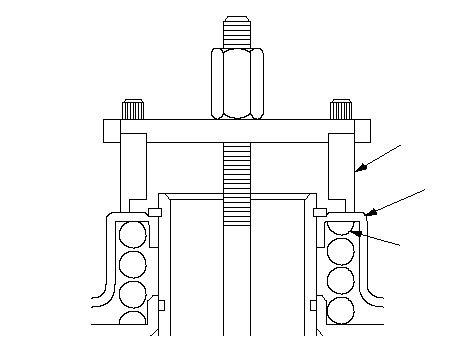

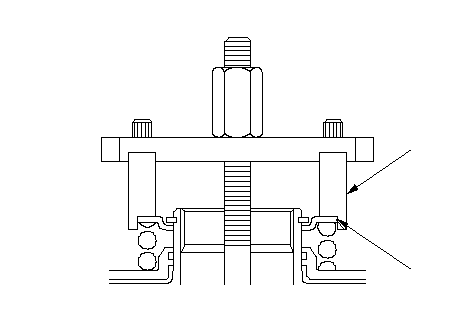

Убедитесь, что специальный инструмент (А) полностью контактирует с тарелкой пружины (В) фрикционов 2-й, 3-й, 4-й и 5-й передач.
|
A
B
}
|
-
Если хотя бы один упор приспособления для сжатия пружины фрикциона опирается на область тарелки, которая не поддерживается возвратной пружиной, переустановите приспособление в правильное положение.
|
}
|
-

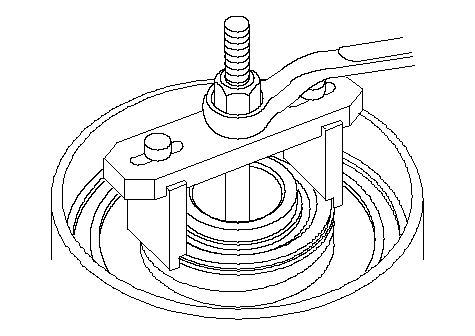

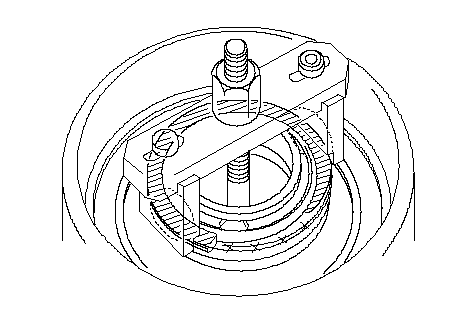

Сожмите возвратную пружину так, чтобы стопорное кольцо могло быть извлечено.
|
}
|
-

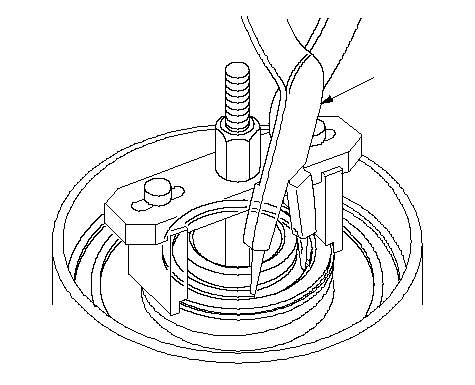

Снимите стопорное кольцо при помощи щипцов.
-
Снимите приспособления для сжатия пружины фрикциона и приспособление для сборки фрикциона.
|
07LGC-0010100
}
|
-

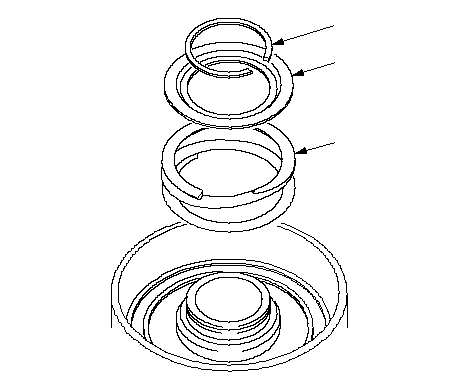

Снимите стопорное кольцо (А), тарелку (В) и возвратную пружину (С).
|
A
B
C
}
|
-

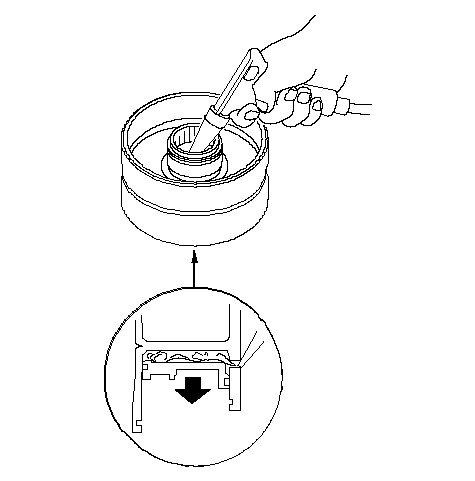

Протрите ветошью вокруг барабана фрикциона и извлеките поршень, подавая сжатый воздух в гидравлические каналы. Заткните концом пальца другой канал при подаче сжатого воздуха.
|
}
|
-

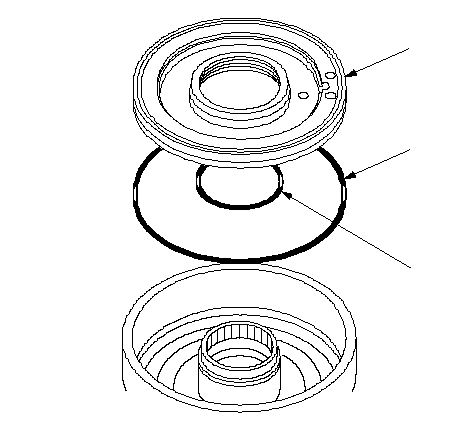

Вытащите поршень фрикциона (А) из барабана фрикционов (B) 1-й, 2-й и 4-й передач. Снимите уплотнительное кольцо (C) с поршня фрикциона, а также уплотнительное кольцо (D) с барабана.
|
A
D
B
C
}
|
-
Вытащите поршень фрикциона (А) из барабана фрикционов 3-й и 5-й передач, снимите внешнее уплотнительное кольцо (В) и внутреннее уплотнительное кольцо (С) с поршня.
|
A
B
C
}
|
