Проверка нерегулярности волнистой пластины фрикциона АКП

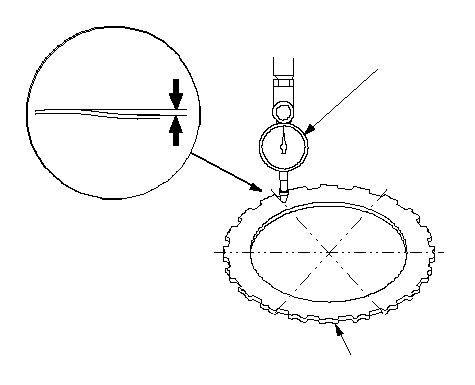

Положите волнистую пластину фрикциона (А) на плоскую поверхность и установите на нее стрелочный индикатор (В).

Найдите впадину (C) на волнистой пластине, установите индикатор на ноль и нанесите метку на впадину волнистой пластины.

Поверните волнистую пластину фрикциона 1-й передачи на 5 или 6 зубьев от низа, держа ее за окружность, и поверните волнистую пластину фрикциона 3-й и 5-й передачи примерно на 60 градусов от низа, держа ее за окружность. Стрелочный индикатор должен показывать вершину волны (D). Не вращайте волнистую пластину фрикциона, держа ее поверхность, осуществляйте вращение держась за окружность.

Считайте показания стрелочного индикатора. Показания индикатора соответствуют высоте волны (Е) волнистой пластины.

Стандарт:

0,07-0,20 мм

Поверните волнистую пластину фрикциона 1-й передачи примерно на 5 или 6 зубьев от верха, и поверните волнистую пластину фрикциона 3-й и 5-й передачи примерно на 60 градусов. Стрелочный индикатор должен располагаться во впадине (F и G). Установите на ноль стрелочный индикатор.

Замерьте высоту волны в двух других точках (H и I) волнистой пластины, руководствуясь Этап 3 до 5.

Если два из трех результатов измерений лежат в допустимых пределах, волнистая пластина исправна. Если два из трех результатов измерений лежат вне допустимых пределов, замените волнистую пластину.
