    • Снятие торцевой крышки АКП

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
    Требуются специальные инструменты

    Набор крепления первичного вала
     07PAB-0010001
    1. Отверните болты крепления входного трубопровода ATF (А) и держателя фильтра ATF (B), болт и уплотнительные шайбы, и снимите впускной трубопровод ATF, шланг ATF и фильтр ATF. Снимите держатель фильтра ATF (С).
    1. Снимите болт выходного трубопровода ATF, крепежный болт, уплотнительные шайбы, и выходной трубопровод ATF (D).
    1. Снимите кронштейн трансмиссии (Е) и держатель хомута вентиляционной трубки (F).
    1. Снимите электромагнитный клапан управления давлением включения А (G) автоматической трансмиссии, соединительные трубки ATF, уплотнительные кольца, трубопровод ATF и прокладку.
    1. Снимите электромагнитный клапаны управления давлением включения В и С (H) автоматической трансмиссии, уплотнительные кольца, трубу ATF, соединительные трубки ATF, и прокладку.
    1. Снимите датчик частоты вращения ведущего (первичного) вала (I) и датчик частоты вращения вторичного вала (J).
    1. Снимите крышку переключателя диапазонов (K).
    1. Снимите хомуты крепления переключателя диапазонов (L) с кронштейна (M), затем снимите переключатель режимов коробки передач (N).
    1. Снимите кронштейн с торцевой крышки (О).
    1. Снимите кронштейн разъема (P) с картера коробки передач.
    1. Снимите торцевую крышку, цилиндрические штифты, уплотнительные кольца и прокладку крышки.
    1. Снимите трубку системы смазки трансмиссии (Q) с вала паразитной шестерни.

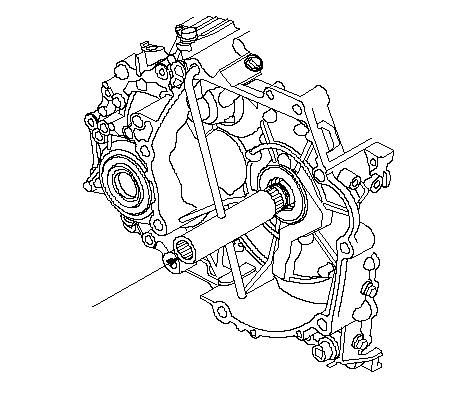

    1. Установите специальный инструмент на первичный вал.
    1. Соедините парковочную собачку с парковочной шестерней.

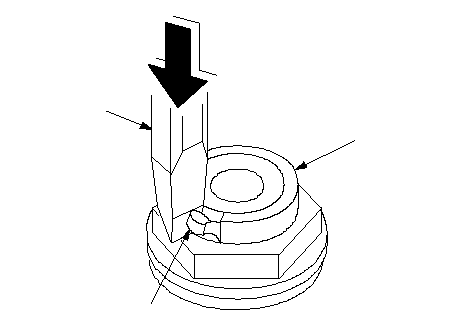

    1. Срежьте блокирующую пластину (А) на каждой контргайке (В) вала, используя зубило (С). Отверните контргайки и снимите пружинные шайбы с каждого из валов.
      ПРИМЕЧАНИЕ:
      • Контргайки промежуточного и вторичного вала имеют левостороннюю резьбу.
      • Не допускайте попадания в посторонних частиц в коробку передач.
      • Почистите старую контргайку, они используются для установки паразитной и парковочной шестерней.
    1. Снимите стопорное кольцо, удерживающее паразитную шестерню на валу паразитной шестерни.

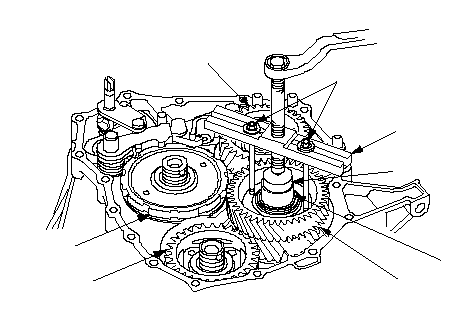

    1. Вкрутите болты 6 х 1,0 мм (А) на паразитную шестерню вала паразитной шестерни (В). Установите съемник (С) на вал паразитной шестерни (D), разместив проставку (Е) между съемником и валом паразитной шестерни, затем снимите паразитную шестерню вала паразитной шестерни.
    1. Установите съемник, вкрутите болты 6 х 1,0 мм, и проставку на паразитную шестерню вторичного вала (F), и снимите паразитную шестерню вторичного вала с вторичного вала так же, как и паразитную шестерню вала паразитной шестерни.
    1. Установите съемник, вкрутите болты 6 х 1,0 мм, и проставку на паразитную шестерню первичного вала (G), и снимите паразитную шестерню первичного вала с первичного вала так же, как и паразитную шестерню вала паразитной шестерни.
    1. Установите съемник, вкрутите болты 6 х 1,0 мм, и проставку на шестерню парковочного режима (Н), и снимите парковочную шестерню с промежуточного вала так же, как и паразитную шестерню вала паразитной шестерни.
    1. Снимите парковочную собачку, пружину парковочной собачки и стопорный вал.
    1. Снимите парковочный рычаг с вала управления переключением.
