Замена трубки подачи рабочей жидкости (ATF) со стороны торцевой крышки АКП

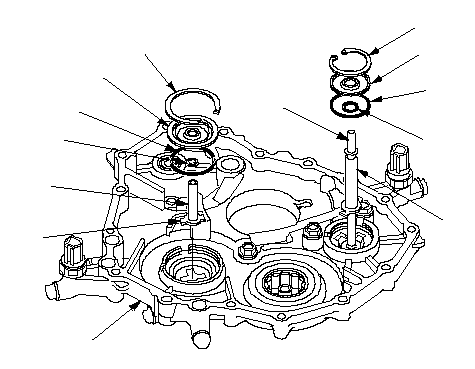

Снимите стопорное кольцо (А), трубку, подающая масла к фрикциону 3-й передачи (В) и фланец подводящей трубки (С) с торцевой крышки (D).

Установите новое уплотнительное кольцо (Е) на трубку, подающую масло к фрикциону 3-й передачи.

Установите трубку, подающую масло к фрикциону 3-й передачи на торцевой крышке, совместив выступы трубок (F) с ответными пазами на крышке.

Установите новое уплотнительное кольцо (G) на торцевую крышку, затем установите фланец подводящей трубки на трубку, подающую масло к фрикциону 3-й передачи.

Закрепите трубку, подающую масло к фрикциону 3-й передачи и фланец подводящей трубки стопорным кольцом.

Снимите стопорное кольцо (Н) и фланец подводящей трубки (I).

Проверьте трубку, подающую масло к фрикциону 4-й передачи (J) и трубку, подающую масло к фрикциону 2-й передачи (К), чтобы убедиться в отсутствии царапин и повреждений. Снимите торцевую крышку, если питающая трубка поцарапана или повреждена.

Установите новое уплотнительное кольцо (L) на трубку, подающую масло к фрикциону 4-й передачи.

Установите новое уплотнительное кольцо (M) на торцевую крышку, затем установите фланец подводящей трубки на трубку, подающую масло к фрикциону 4-й передачи.

Закрепите трубку, подающую масло к фрикциону 4-й передачи и фланец подводящей трубки стопорным кольцом.
