Установка промежуточной шестерни заднего хода картера АКП
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8
-

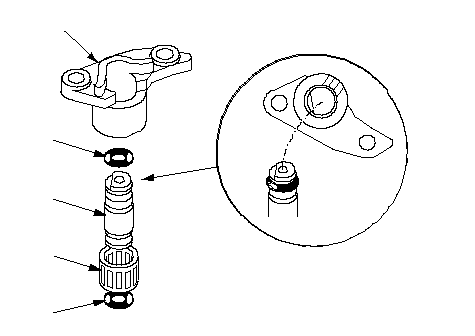

Слегка смажьте вал промежуточной шестерни передачи заднего хода (А), игольчатый подшипник (В) и новые уплотнительные кольца (С) литиевой смазкой.
-
Соберите новые уплотнительные кольца и игольчатый подшипник на валу паразитной шестерни задней передачи, и установите вал в обойму (Е). Совместите D-образный выступ вала с D-образным пазом обоймы.
|
A
B
C
D
E
C
}
|
-

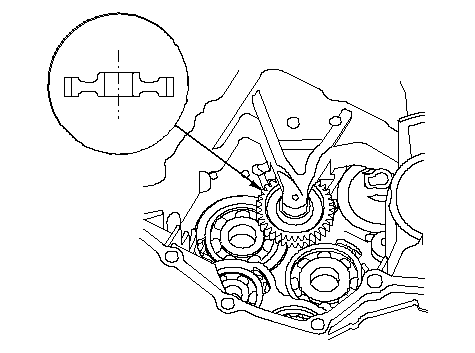

Установите паразитную шестерню заднего хода в корпус коробки передач в показанном направлении.
|
}
|
-

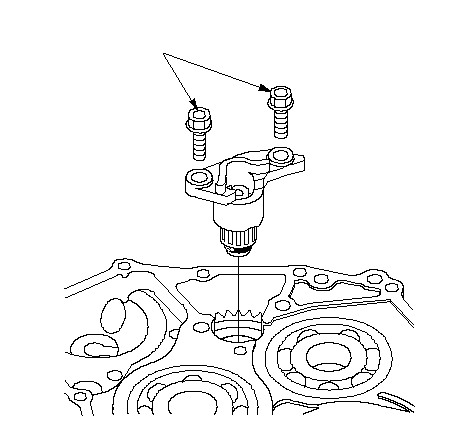

Установите вал паразитной шестерни заднего хода с обоймой в сборе в корпус коробки передач.
-
Закрепите держатель болтами.
|
8 x 1.25 mm
26 N·m (2.7 kgf·m)
}
|
