    • Поиск неисправностей по кодам DTC: P250A

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC P250A:
     Неисправность датчика цепи уровня масла двигателя
    ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите сообщение с кодом неисправности DTC с помощью HDS.
    1. Подождите 5 секунд.
    1. Проверьте коды временных DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P250A?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте качество контакта и надежность крепления клемм в датчике уровня моторного масла и блоке ECM.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 3Р разъем датчика уровня масла двигателя.
    1. Включите зажигание, повернув ключ в положение ON (II).

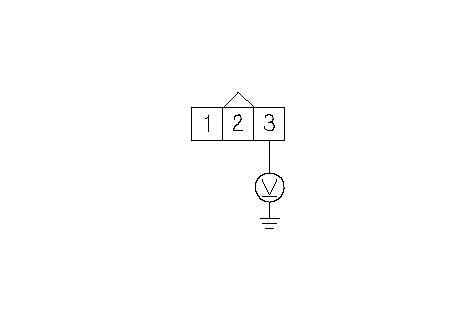

    1. Измерьте напряжение между клеммой № 3 3P разъема датчика уровня масла двигателя и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 9 .
    НЕТ -
    Устраните разрыв провода между датчиком уровня масла двигателя и электрическим предохранителем № 31 OIL LVL (7,5 A), затем перейдите к Этап 19 .

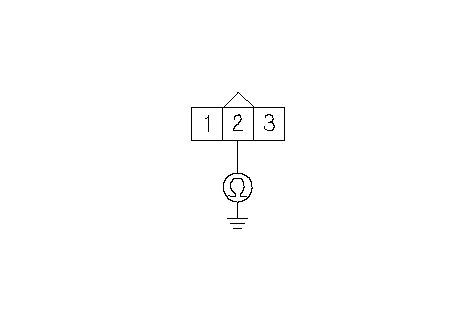

    1. Проверьте неразрывность соединения между клеммой № 2 3P разъема датчика уровня масла двигателя и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 10 .
    НЕТ -

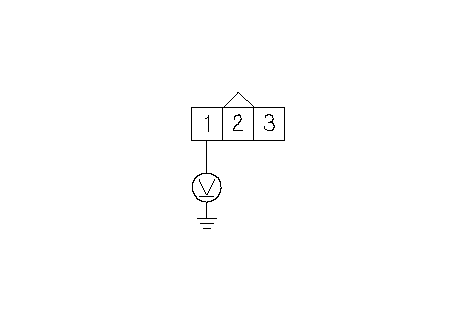

    1. Измерьте напряжение между клеммой № 1 3P разъема датчика уровня масла двигателя и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Перейдите к Этап 17 .
    НЕТ -
    Перейдите к Этап 11 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Подсоедините в обход цепи SCS диагностическую систему HDS.
    1. Отсоедините разъем С (49-контактный) компьютера ЕСМ.

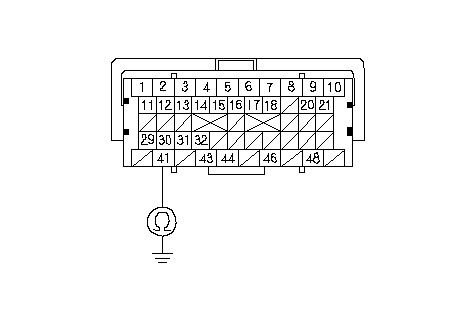

    1. Проверьте неразрывность соединения между клеммой С41 разъема блока ЕСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните короткое замыкание в проводе между компьютером ECM (С41) и датчиком уровня моторного масла, затем перейдите к Этап 19 .
    НЕТ -
    Перейдите к Этап 15 .

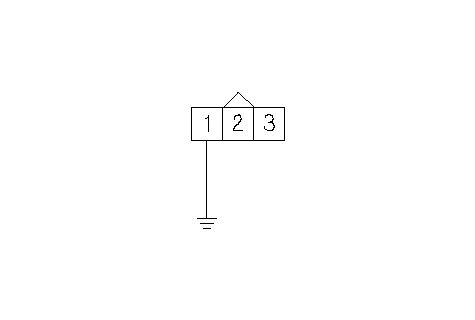

    1. Соедините проводом-перемычкой клемму № 1 3Р разъема датчика уровня масла двигателя с проводом-перемычкой.
    1. Проверьте неразрывность соединения между клеммой С41 разъема блока ЕСМ и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Перейдите к Этап 24 .
    НЕТ -
    Устраните разрыв в проводе между компьютером ECM (С41) и датчиком уровня моторного масла, затем перейдите к Этап 19 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Заново подсоедините все разъемы.
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сбросьте данные блока ECM при помощи диагностической системы HDS.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P250A?
    ДА -
    Проверьте соединения и надежность крепления клемм в датчике уровня масла и блоке ECM, затем перейдите к Этап 1 .
    НЕТ -
    Процедура поиска неисправностей завершена. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
    1. Заново подсоедините все разъемы.
    1. Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.
    Выводится ли код DTC P250A?
    ДА -
    Проверьте контакт и крепления клемм в датчике уровня масла и блоке ECM. Если было обновлено программное обеспечение модуля ECM, замените модуль ECM на заведомо исправный, затем повторите проверку. Если компьютер ЕСМ был временно заменен на заведомо исправный, перейдите к Этап 1 .
    НЕТ -
    Если было обновлено программное обеспечение блока ECM, процедура поиска неисправностей завершена. Если блок ECM был временно заменен, замените изначально установленный блок ECM. Если выводятся другие временные коды DTC или коды DTC, перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
