Поиск неисправностей по кодам (DTC): P2413

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

DTC P2413:

Неисправность системы рециркуляции отработанных газов (EGR)

ПРИМЕЧАНИЕ: Перед проведением поиска неисправностей запишите все зафиксированные данные и любые данные бортовой функции "snapshot" и ознакомьтесь с общими инструкциями по устранению неисправностей.

Включите зажигание, повернув ключ в положение ON (II).

Сотрите сообщение с кодом неисправности DTC с помощью HDS.

Запустите двигатель. Удерживайте частоту вращения коленчатого вала 3 000 об/мин (мин ^-1 ) без нагрузки (на нейтрали) до включения вентилятора радиатора и дайте ему работать на холостом ходу.

Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.

Проверка показала положительный результат?

ДА	-	Пропадающая неисправность, на момент проверки система исправна. Проверьте контакты или крепления клемм в клапане EGR и блоке ECM.■
НЕТ	-	Перейдите к Этап 5 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Включите зажигание, повернув ключ в положение ON (II).

Проверьте EGR VLS в списке данных DATA LIST при помощи диагностического прибора HDS.

Выводится ли величина напряжения около 0 В?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Перейдите к Этап 21 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 5Р разъем клапана системы EGR.

Включите зажигание, повернув ключ в положение ON (II).

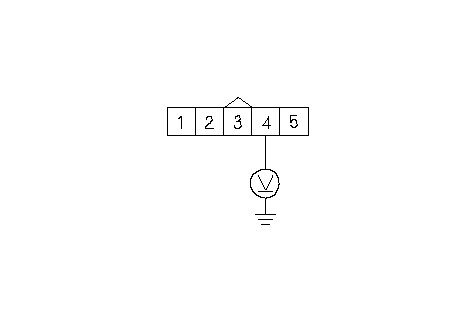

Измерьте напряжение между клеммой №4 5P разъема клапана EGR и "массой" кузова.

Напряжение примерно равно 5 В?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Перейдите к Этап 12 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера ЕСМ.

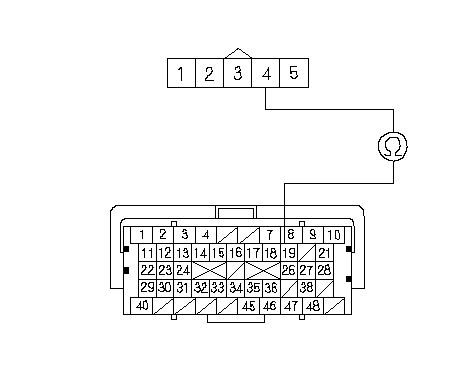

Проверьте неразрывность соединения между клеммой B19 разъема компьютера ЕСМ и клеммой № 4 5Р разъема EGR.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 51 .
НЕТ	-	Устраните разрыв провода между клапаном EGR и компьютером ECM (B19), затем перейдите к Этап 44 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Подсоедините в обход цепи SCS диагностическую систему HDS.

Отсоедините разъем В (49Р) компьютера ЕСМ.

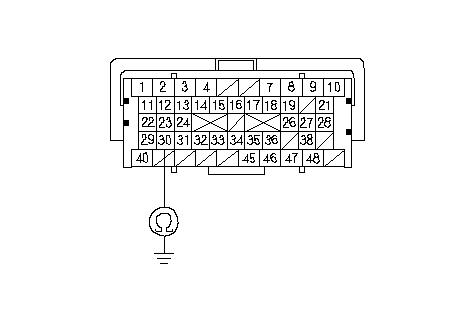

Проверьте неразрывность соединения между клеммой В30 разъема блока ЕСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание провода между блоком ECM (B30) и клапаном EGR, затем перейдите к Этап 44 .
НЕТ	-	Перейдите к Этап 20 .

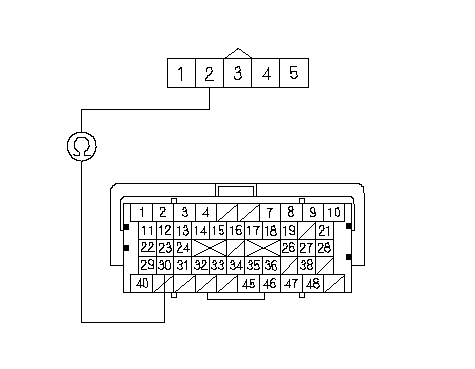

Проверьте неразрывность соединения между клеммой B30 разъема компьютера ЕСМ и клеммой № 2 5Р разъема EGR.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 21 .
НЕТ	-	Устраните разрыв провода между блоком ECM (B30) и клапаном системы EGR, затем перейдите к Этап 44 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Если это еще не сделано, отсоедините разъем 5P датчика EGR.

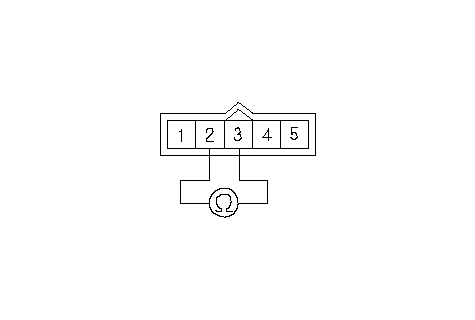

Со стороны клапана EGR измерьте сопротивление между клеммами №2 и №3 5Р разъема клапана EGR.

Сопротивление 100 кΩ или более?

ДА	-	Перейдите к Этап 43 .
НЕТ	-	Перейдите к Этап 24 .

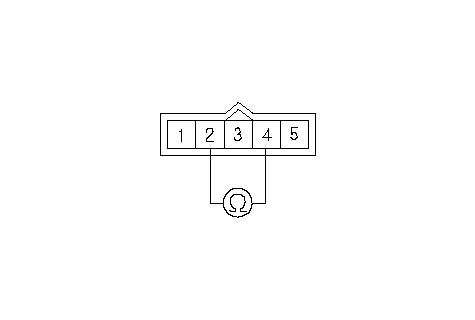

Со стороны клапана EGR измерьте сопротивление между клеммами №2 и №4 5Р разъема клапана EGR.

Сопротивление 100 кΩ или более?

ДА	-	Перейдите к Этап 43 .
НЕТ	-	Перейдите к Этап 25 .

Подсоедините в обход цепи SCS и диагностическое устройство HDS.

Отсоедините 49P разъем В компьютера ЕСМ, если это еще не сделано.

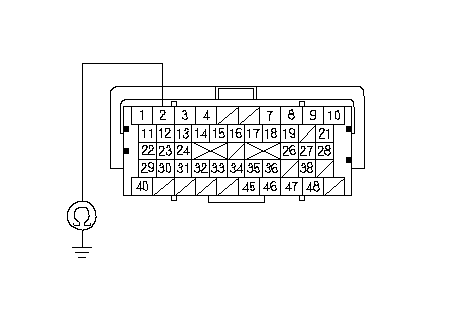

Проверьте неразрывность соединения между клеммой В2 разъема блока ЕСМ и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Устраните замыкание провода между блоком ECM (B2) и клапаном EGR, затем перейдите к Этап 44 .
НЕТ	-	Перейдите к Этап 28 .

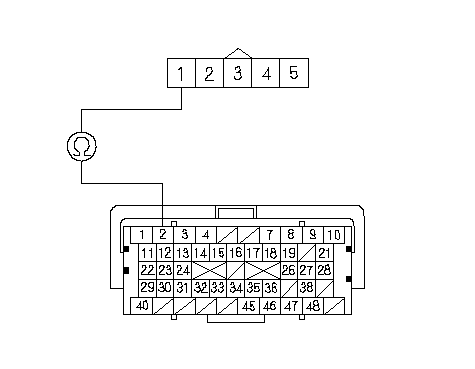

Проверьте неразрывность соединения между клеммой B2 разъема компьютера ЕСМ и клеммой № 1 5Р разъема EGR.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 29 .
НЕТ	-	Устраните разрыв провода между компьютером ECM (B2) и клапаном EGR, затем перейдите к Этап 44 .

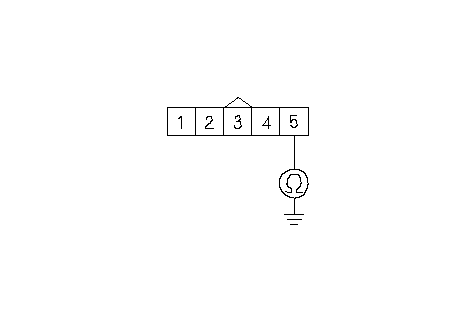

Проверьте неразрывность соединения между клеммой №5 5P разъема клапана системы EGR и "массой" кузова.

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 30 .
НЕТ	-	Устраните разрыв провода между клапаном EGR и G101, затем перейдите к Этап 44 .

Подсоедините 49Р разъем В блока ECM.

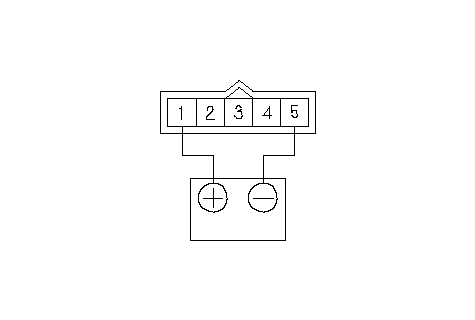

Со стороны клапана EGR, соедините положительную клемму аккумулятора с клеммой №1 5P разъема клапана EGR с помощью провода-перемычки.

Запустите двигатель и дайте ему работать на холостом ходу. Затем подсоедините отрицательный полюс батареи к клемме №5 5Р разъема клапана EGR с помощью провода-перемычки.

Начинает ли двигатель работать с перебоями или глохнет?

ДА	-	Перейдите к Этап 51 .
НЕТ	-	Перейдите к Этап 33 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Снимите клапан системы EGR.

Прочистите порт EGR впускного коллектора и трубку EGR при помощи дроссельной заслонки и очистителя для карбюраторов. Также промойте канал внутри клапана EGR с помощью дроссельной заслонки и очистителя для карбюраторов.

Установите клапан системы EGR.

Заново подсоедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока ECM при помощи диагностической системы HDS.

Выполните процедуру программирования блока ECM в режиме холостого хода.

Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.

Проверка показала положительный результат?

ДА	-	Перейдите к Этап 49 .
НЕТ	-	Перейдите к Этап 42 .

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Замените клапан системы EGR.

Заново подсоедините все разъемы.

Включите зажигание, повернув ключ в положение ON (II).

Сбросьте данные блока ECM при помощи диагностической системы HDS.

Выполните процедуру программирования блока ECM в режиме холостого хода.

Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P2413?

ДА	-	Проверьте контакты или крепления клемм в клапане EGR и блоке ECM, затем перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 50 .

Следите за состоянием OBD STATUS для кода неисправности DTC P2413 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Процедура поиска неисправностей завершена. Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 49 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если выводится сообщение "FAILED" (проверка завершилась неудачно), проверьте качество контакта или крепления клемм в датчике EGR и компьютере ECM, затем перейдите к Этап 1 . Если на экране высвечивается EXECUTING (выполняется), продолжайте тестирование до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к Этап 47 .

Заново подсоедините все разъемы.

Обновите блок ECM, если он не имеет последней версии программного обеспечения, или временно замените его на заведомо исправный блок ECM.

Проведите проверку EGR в меню "INSPECTION MENU" с помощью системы HDS.

Проверьте временные коды DTC или коды DTC с помощью диагностической системы HDS.

Выводится ли код DTC P2413?

ДА	-	Проверьте контакты или крепления клемм в клапане EGR и блоке ECM. Если программное обеспечение ЕСМ было обновлено, временно замените ЕСМ на заведомо исправный, затем перейдите к Этап 52 . Если компьютер ЕСМ был временно заменен на заведомо исправный, перейдите к Этап 1 .
НЕТ	-	Перейдите к Этап 55 .

Следите за состоянием OBD STATUS для кода неисправности DTC P2413 в меню кодов неисправности DTCs MENU при помощи диагностической системы HDS.

Высвечивается ли на экране PASSED (проверка пройдена)?

ДА	-	Если было обновлено программное обеспечение блока ECM, процедура поиска неисправностей завершена. Если блок ЕСМ был временно заменен, замените изначально установленный блок ЕСМ . Если другие коды временных неисправностей DTC или коды DTC были зарегистрированы в Этап 54 , перейдите к поиску неисправностей в соответствии с указанными кодами DTC.■
НЕТ	-	Если выводится FAILED (Проверка завершилась неудачно), проверьте качество контакта и крепления клемм в клапане EGR и компьютере ECM. Если программное обеспечение ЕСМ было обновлено, временно замените ЕСМ на заведомо исправный, затем перейдите к Этап 53 . Если компьютер ЕСМ был временно заменен на заведомо исправный, перейдите к Этап 1 . Если на экране высвечивается EXECUTING (выполняется), продолжайте тестирование до появления результата. Если на экране высвечивается OUT OF CONDITION (невыполнение условий) или NOT COMPLETED (проверка не завершена), перейдите к Этап 53 .
