Замена корпуса рычага переключения механической коробки передач
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
При снятии деталей используйте набор инструментов для обивки или подобные.
-
Будьте внимательны, чтобы не поцарапать центральную консоль, панель управления и прилегающие детали.
-
-
Удалите хомуты.
|
}
|
-

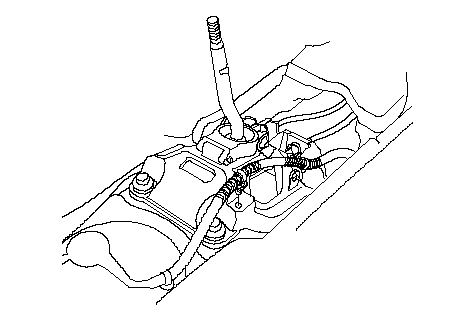

Снимите стопорный штифт (А), шайбу (В), фиксатор троса переключения (С) и тросы переключения (D) с узла корпуса рычага переключения (Е).
|
Обратите внимание
на рекомендации
по установке.
A
D
E
B
C
Заменить.
Поверните трос
переключения к
прорези.
(1)
(2)
Снимите скобу держателя троса с
кронштейна рычага переключения.
}
|
-
Снимите узел рычага переключения (А) с болтов (В) и троса переключения (С).
-
Устанавливайте корпус рычага переключения в порядке, обратном снятию.
|
B
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
B
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
A
C
B
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
}
|
