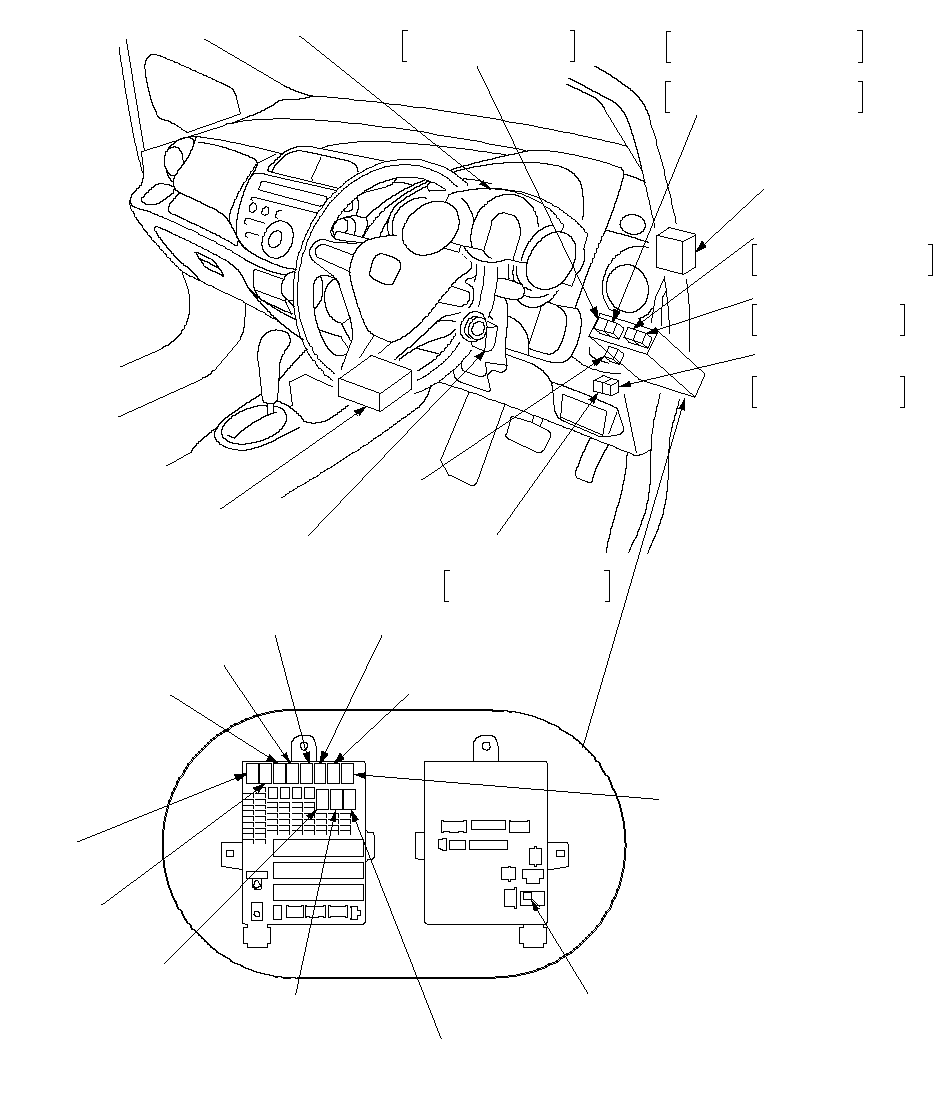

Расположение реле и блоков управления - Панель управления 1

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

РЕЛЕ ЗВУКОВОГО СИГНАЛА
(с охранной сигнализацией)
Цвета проводов: PUR,
WHT, ORN и WHT

ИММОБИЛАЙЗЕР-БЛОК ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ

БЛОК SRS

РЕЛЕ ОСВЕЩЕНИЯ 1

РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ МОДУЛЯ PGM-FI (FI MAIN)

РЕЛЕ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

ДЕТЕКТОР ЭЛЕКТРИЧЕСКОЙ НАГРУЗКИ (ELD)

ГЛАВНОЕ РЕЛЕ 2 МОДУЛЯ PGM-FI
(ТОПЛИВНЫЙ НАСОС)

РЕЛЕ, ПРЕРЫВАЮЩЕЕ ПОДАЧУ ТОКА НА СТАРТЕР
(РЕЛЕ СТАРТЕРА 1)*⁴

РЕЛЕ ОСВЕЩЕНИЯ 2

РЕЛЕ
ЭЛЕКТРОПРИВОДА
ОБОГРЕВАТЕЛЯ САЛОНА

РЕЛЕ ЭЛЕКТРИЧЕСКИХ
СТЕКЛОПОДЪЕМНИКОВ
(P/W)

РЕЛЕ ДАТЧИКА A/F

ПРАВОЕ РЕЛЕ СУПЕР БЛОКИРОВКИ
Цвета проводов: BRN, BLU,
ORN, BLK и BLU

РЕЛЕ ОТПИРАНИЯ ДВЕРИ ВОДИТЕЛЯ*¹
Цвета проводов: LT GRN, BLU,
BRN, BLK и BLU

ПЕРЕДНЕЕ РЕЛЕ МЕХАНИЗМА
СУПЕРБЛОКИРОВКИ*²
Цвета проводов: LT GRN, BLU,
GRY, BLK и BLU

БЛОК УПРАВЛЕНИЯ
РЕГУЛЯТОРОМ ФАР
(с HID)

РЕЛЕ ПЕРЕДНЕЙ
ПРОТИВОТУМАННОЙ ФАРЫ
Цвета проводов: WHT,
GRN, LT BLU и WHT

РЕЛЕ ЗАДНИХ
ПРОТИВОТУМАННЫХ ФОНАРЕЙ
Цвета проводов: PNK,
PUR, YEL и PNK

РЕЛЕ, ПРЕРЫВАЮЩЕЕ ПОДАЧУ
ТОКА НА СТАРТЕР
(РЕЛЕ СТАРТЕРА 2)*³
Цвета проводов: GRN,
BLU, BLK и PUR

ДОПОЛНИТЕЛЬНЫЙ
ДЕРЖАТЕЛЬ
ПРЕДОХРАНИТЕЛЕЙ
ПОД ПАНЕЛЬЮ
ПРИБОРОВ

РЕЛЕ УПРАВЛЕНИЯ СИСТЕМОЙ
ЭЛЕКТРОННОГО УПРАВЛЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ (ETCS)

*1: Движение 2 электрических дверных замков
*2: Без суперблокировки
*3: Система i-SHIFT
*4: АКП или система i-SHIFT
