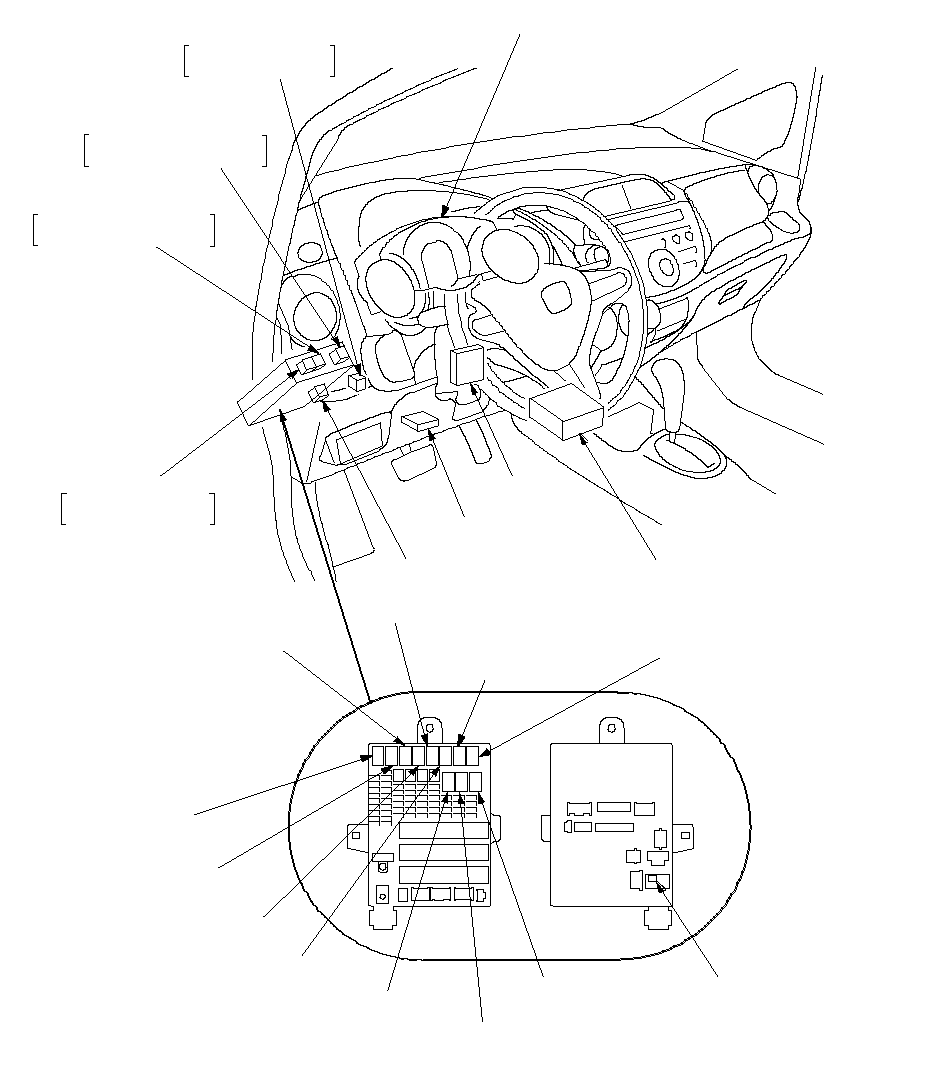

Расположение реле и блоков управления - Панель управления 1

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

Модель ЛРК

МОДУЛЬ УПРАВЛЕНИЯ ПАНЕЛЬЮ ПРИБОРОВ

БЛОК
УПРАВЛЕНИЯ EPS

БЛОК SRS

РЕЛЕ ОСВЕЩЕНИЯ 1

РЕЛЕ КАТУШКИ ЗАЖИГАНИЯ

ГЛАВНОЕ РЕЛЕ 1 МОДУЛЯ PGM-FI
(FI MAIN)

РЕЛЕ УПРАВЛЕНИЯ СИСТЕМОЙ
ЭЛЕКТРОННОГО УПРАВЛЕНИЯ
ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ (ETCS)

РЕЛЕ ОБОГРЕВАТЕЛЯ
ЗАДНЕГО СТЕКЛА

ДЕТЕКТОР ЭЛЕКТРИЧЕСКОЙ
НАГРУЗКИ (ELD)

ГЛАВНОЕ РЕЛЕ 2 МОДУЛЯ PGM-FI
(ТОПЛИВНЫЙ НАСОС)

РЕЛЕ, ПРЕРЫВАЮЩЕЕ ПОДАЧУ ТОКА НА СТАРТЕР
(РЕЛЕ СТАРТЕРА 1)*²

РЕЛЕ ОСВЕЩЕНИЯ 2

РЕЛЕ
ЭЛЕКТРОПРИВОДА ОБОГРЕВАТЕЛЯ САЛОНА

РЕЛЕ ЭЛЕКТРИЧЕСКИХ
СТЕКЛОПОДЪЕМНИКОВ (P/W)

РЕЛЕ ДАТЧИКА A/F

РЕЛЕ ПЕРЕДНЕЙ
ПРОТИВОТУМАННОЙ ФАРЫ
Цвета проводов: WHT,
GRN, LT BLU и WHT

РЕЛЕ ЗАДНИХ
ПРОТИВОТУМАННЫХ ФОНАРЕЙ
Цвета проводов: PNK,
PUR, YEL и PNK

РЕЛЕ, ПРЕРЫВАЮЩЕЕ ПОДАЧУ ТОКА НА СТАРТЕР
(РЕЛЕ СТАРТЕРА 2)*¹
Цвета проводов: GRN,
BLU, BLK и PUR

ДОПОЛНИТЕЛЬНЫЙ
ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ

БЛОК УПРАВЛЕНИЯ
HANDS FREE

РЕЛЕ ДНЕВНЫХ
ХОДОВЫХ ОГНЕЙ
Цвета проводов: BRN, WHT,
RED, GRY и LT GRN

*1: Система i-SHIFT
*2: АКП или система i-SHIFT

}
