    • Коды поиска неисправностей (DTC): B1129

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1129:
     Неисправность во входной цепи выключателя кнопки замка двери водителя (одновременный входной сигнал запирания и отпирания)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем верните в положение ON (II).
    1. Приведите в действие выключатель кнопки блокировки двери водителя несколько раз.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1129 отображается на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность; система выключателя кнопки замка двери водителя в данный момент исправна. Проверьте надежность контакта и крепления клемм.■
    1. Выберите KEYLESS (дистанционное управление) в меню BODY ELECTRICAL (электрооборудование кузова) и зайдите в меню DATA LIST (список данных).
    1. Проверьте информацию ON/OFF в пункте DRIVER'S DOOR LOCK KNOB SWITCH (LOCK) и DRIVER'S DOOR LOCK KNOB SWITCH (UNLOCK).
    Информация DRIVER'S DOOR LOCK KNOB SWITCH (LOCK) показывает ON и DRIVER'S DOOR LOCK KNOB SWITCH (UNLOCK) показывает OFF, при выключателе кнопки блокировки замка двери водителя в положении LOCK (заблокировано), а DRIVER'S DOOR LOCK KNOB SWITCH (LOCK) показывает OFF и RIVER'S DOOR LOCK KNOB SWITCH (UNLOCK) показывает OFF, при выключателе кнопки блокировки замка двери водителя в положении UNLOCK (разблокировано)?
    ДА -
    НЕТ -
    Перейдите к Этап 7 .
    1. Отсоедините 10P разъем исполнительного механизма блокировки замка двери водителя.
    1. Проверьте информацию ON/OFF в пункте DRIVER'S DOOR LOCK KNOB SWITCH (LOCK) и DRIVER'S DOOR LOCK KNOB SWITCH (UNLOCK) в меню DATA LIST (список данных).
    Оба информационные индикаторы OFF?
    ДА -
    Проверьте наличие разрыва провода выключателя кнопки блокировки замка двери водителя (LOCK) или выключателя кнопки блокировки замка двери водителя (UNLOCK) между блоком MICU и выключателем кнопки блокировки замка двери водителя. Если в порядке, замените исполнительный элемент блокировки двери водителя.■
    НЕТ -
    Перейдите к Этап 9 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем Е (12P) блока предохранителей/реле под панелью приборов.

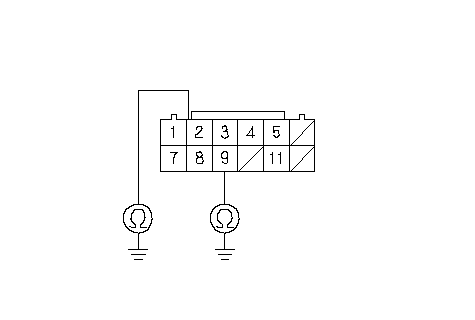

    1. Проверьте неразрывность цепи между клеммами № 2 (UNLOCK) и № 9 (LOCK) разъема Е (12P) блока предохранителей/ реле под панелью приборов и "массой" кузова по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" провода LOCK или UNLOCK.■
    НЕТ -
    Перейдите к Этап 12 .

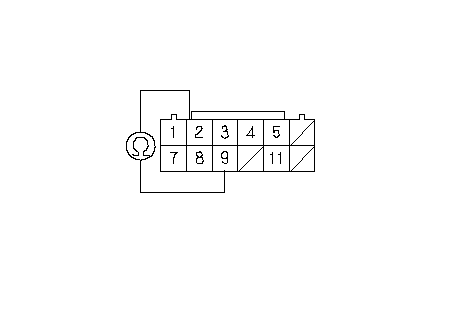

    1. Проверьте неразрывность цепи между клеммами № 2 (UNLOCK) и № 9 (LOCK) разъема Е (12P) блока предохранителей и реле под панелью приборов.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание цепи между проводом LOCK и проводом UNLOCK.■
    НЕТ -
