    • Коды поиска неисправностей (DTC): B1128

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1128:
     Неисправность во входной цепи дистанционного выключателя замка двери водителя (одновременный входной сигнал запирания и отпирания)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Заблокируйте и разблокируйте дверь водителя при помощи выключателя замка двери водителя.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1128 отображается на экране?
    ДА -
    Перейдите к Этап 4 .
    НЕТ -
    Пропадающая неисправность; система выключателя замка двери водителя в данный момент исправна. Проверьте надежность контакта и крепления клемм.■
    1. Выключатель кнопки блокировки двери водителя находится в нейтральной позиции. Выберите KEYLESS в системе HDS и зайдите в меню DATA LIST.
    1. Проверьте информацию ON/OFF в пункте DRIVER'S DOOR LOCK SWITCH (LOCK) и DRIVER'S DOOR LOCK SWITCH (UNLOCK) в меню DATA LIST (список данных).
    Оба информационные индикаторы OFF?
    ДА -
    Проверьте неразрывность цепи между блоком реле/ предохранителей под панелью приборов и выключателем цилиндра замка двери водителя. Если имеется неразрывность, неисправен блок MICU. Замените блок реле и предохранителей под панелью приборов.■
    НЕТ -
    Перейдите к Этап 6 .
    1. Отсоедините разъем главного переключателя стеклоподъемников.
    1. Проверьте информацию ON/OFF в пункте DRIVER'S DOOR LOCK SWITCH (LOCK) и DRIVER'S DOOR LOCK SWITCH (UNLOCK) в меню DATA LIST (список данных).
    Оба информационные индикаторы OFF?
    ДА -
    Неисправен выключатель замка двери; замените главный переключатель стеклоподъемников.■
    НЕТ -
    Перейдите к Этап 8 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем Е (12P) блока предохранителей/реле под панелью приборов.

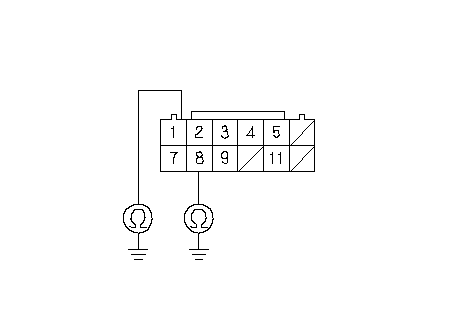

    1. Проверьте неразрывность цепи между клеммами № 8 (LOCK) и № 1 (UNLOCK) разъема Е (12P) блока предохранителей и реле под панелью приборов и "массой" кузова по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" провода LOCK или UNLOCK.■
    НЕТ -
    Перейдите к Этап 11 .

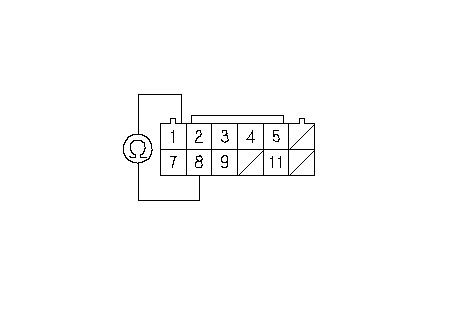

    1. Проверьте неразрывность цепи между клеммами № 8 (LOCK) и № 1 (UNLOCK) разъема Е (12P) блока предохранителей и реле под панелью приборов.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в цепи между проводами LOCK и UNLOCK.■
    НЕТ -
