    • Коды поиска неисправностей (DTC): B1127

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1127:
     Неисправность во входной цепи выключателя цилиндра замка двери водителя (одновременный входной сигнал запирания и отпирания)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Вставьте ключ в замок двери со стороны водителя, поверните ключ в замке двери в позиции LOCK и UNLOCK 10 раз.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1127 отображается на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность; система цилиндра замка двери водителя в данный момент исправна. Проверьте надежность контакта и крепления клемм.■
    1. Цилиндр замка двери водителя находится в нейтральной позиции. Выберите KEYLESS в системе HDS и зайдите в меню DATA LIST.
    1. Проверьте информацию ON/OFF в пункте DRIVER'S DOOR KEY CYLINDER SWITCH (LOCK) и DRIVER'S DOOR KEY CYLINDER SWITCH (UNLOCK) в меню DATA LIST (список данных).
    Оба информационные индикаторы OFF?
    ДА -
    Проверьте неразрывность цепи между блоком реле/ предохранителей под панелью приборов и выключателем цилиндра замка двери водителя. Если имеется неразрывность, неисправен блок MICU. Замените блок реле/электрических предохранителей под панелью управления. ■
    НЕТ -
    Перейдите к Этап 7 .
    1. Отсоедините 10P разъем исполнительного механизма блокировки замка двери водителя.
    1. Проверьте информацию ON/OFF в пункте DRIVER'S DOOR KEY CYLINDER SWITCH (LOCK) и DRIVER'S DOOR KEY CYLINDER SWITCH (UNLOCK) в меню DATA LIST (список данных).
    Оба информационные индикаторы OFF?
    ДА -
    Неисправен выключатель цилиндра замка двери водителя; замените исполнительный механизм блокировки замка двери водителя.■
    НЕТ -
    Перейдите к Этап 9 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем Е (12P) блока предохранителей/реле под панелью приборов.

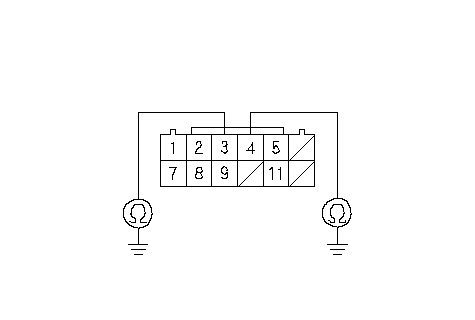

    1. Проверьте неразрывность цепи между клеммами № 4 (UNLOCK) и № 3 (LOCK) разъема Е (12P) блока предохранителей/ реле под панелью приборов и "массой" кузова по отдельности.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" провода LOCK или UNLOCK.■
    НЕТ -
    Перейдите к Этап 12 .

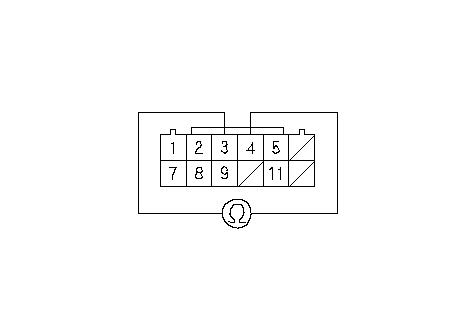

    1. Проверьте неразрывность цепи между клеммами № 4 (UNLOCK) и № 3 (LOCK) разъема Е (12P) блока предохранителей и реле под панелью приборов.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание в цепи между проводами LOCK и UNLOCK.■
    НЕТ -
