Коды поиска неисправностей (DTC): B1077

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

DTC B1077:

Ошибка сигнала стеклоочистителя ветрового стекла (As)

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).

Поверните переключатель очистителя ветрового стекла в положение LOW или HIGH на 15 секунд или дольше, затем выключите (OFF).

Работает ли электродвигатель стеклоочистителя?

ДА	-	Перейдите к Этап 4 .
НЕТ	-	Перейдите к Этап 13 .

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC B1077 отображается на экране?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Временная неисправность, система стеклоочистителя ветрового стекла в данное время исправна. Проверьте надежность контакта и крепления клемм.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Проведите проверку электропривода стеклоочистителя.

Электродвигатель стеклоочистителя работает нормально?

ДА	-	Перейдите к Этап 7 .
НЕТ	-	Замените электродвигатель очистителя ветрового стекла и повторите проверку.■

Отсоедините 5Р разъем электродвигателя очистителя ветрового стекла.

Отсоедините разъем A (36P) [B (36P)] блока предохранителей/реле под панелью приборов.

[ ]: Модель ЛРК

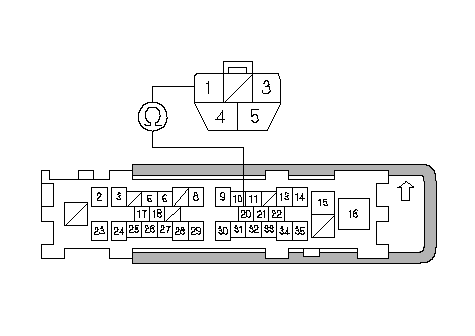

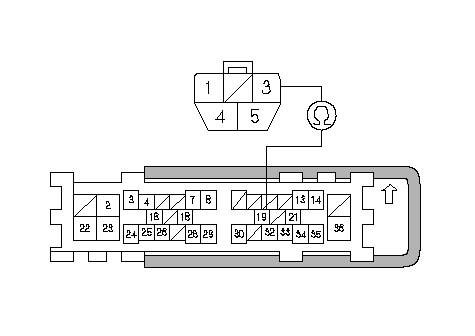

Проверьте неразрывность цепи между клеммой № 3 [№ 1] 5Р разъема электродвигателя очистителя ветрового стекла и клеммой № 19 разъема А (36Р) блока реле и предохранителей под панелью приборов или клеммой № 20 разъема В (36Р) блока реле и предохранителей под панелью приборов.

[ ]: Модель ЛРК

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 10 .
НЕТ	-	Устраните разрыв в PNK проводе.■

Модель ПРК

Модель ЛРК

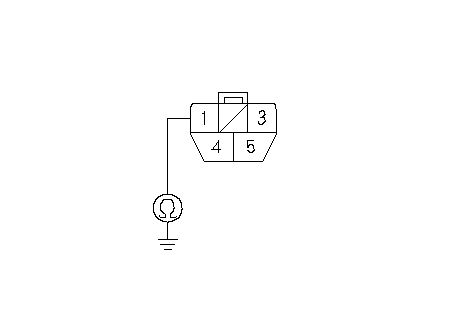

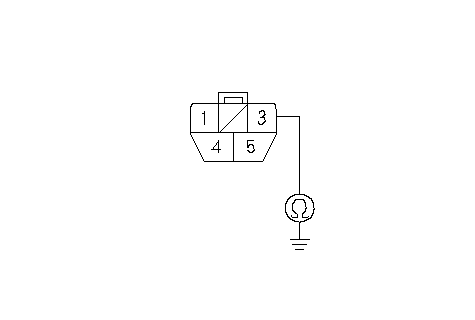

Проверьте неразрывность цепи между клеммой № 3 [№ 1] 5Р разъема электродвигателя очистителя ветрового стекла и "массой".

[ ]: Модель ЛРК

Непрерывно ли соединение?

ДА	-	Устраните замыкание на "массу" в проводе PNK.■
НЕТ	-	Перейдите к Этап 11 .

Включите зажигание, повернув ключ в положение ON (II).

Модель ПРК

Модель ЛРК

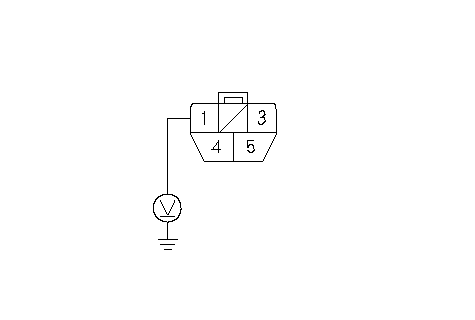

Измерьте напряжение между клеммой № 3 [№ 1] 5Р разъема электродвигателя очистителя ветрового стекла и "массой".

[ ]: Модель ЛРК

Напряжение есть?

ДА	-	Устраните замыкание на "массу" в проводе PNK.■
НЕТ	-	Неисправен блок MICU; замените блок предохранителей/реле под панелью приборов.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Проверьте предохранитель № 56 (30 А) в блоке предохранителей/реле, расположенным под панелью управления.

Исправен ли предохранитель?

ДА	-	Перейдите к Этап 15 .
НЕТ	-	Замените предохранитель и повторите проверку.■

Проведите проверку электропривода стеклоочистителя.

Работает ли электродвигатель стеклоочистителя нормально?

ДА	-	Перейдите к Этап 16 .
НЕТ	-	Замените электродвигатель очистителя ветрового стекла и повторите проверку.■

Отсоедините разъем А (36P) блока предохранителей/реле под панелью приборов и 5P разъем электродвигателя очистителя ветрового стекла.

Модель ПРК

Модель ЛРК

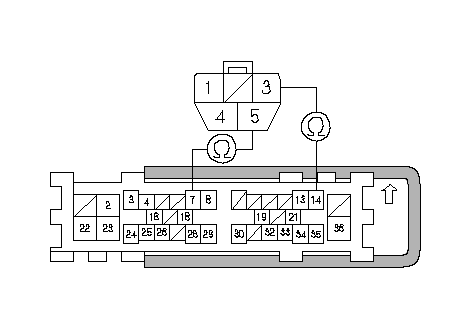

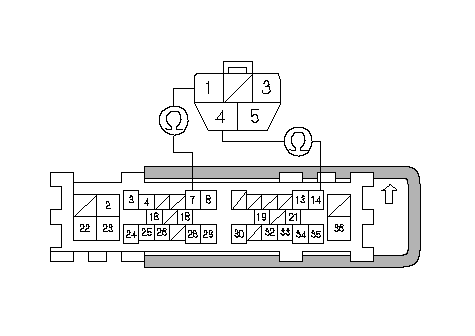

Проверьте неразрывность цепи между клеммами разъема А (36P) блока предохранителей/ реле под панелью приборов и клеммами 5P разъема электродвигателя очистителя ветрового стекла, как показано на рисунке:

Разъем А (36Р) блока реле/предохранителей под панелью приборов	5Р разъем электродвигателя очистителя ветрового стекла
7	1 [5]
14	4 [3]

[ ]:	Модель ЛРК

Непрерывно ли соединение?

ДА	-	Перейдите к Этап 18 .
НЕТ	-	Устраните разрыв в проводе BLU (LOW) или GRN (HIGH).■

Модель ПРК

Модель ЛРК

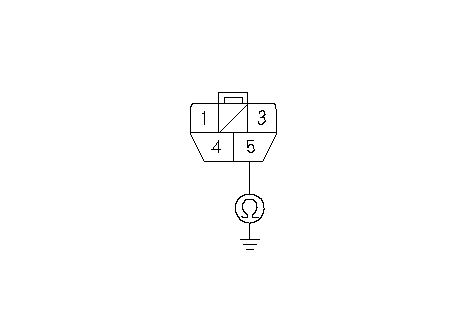

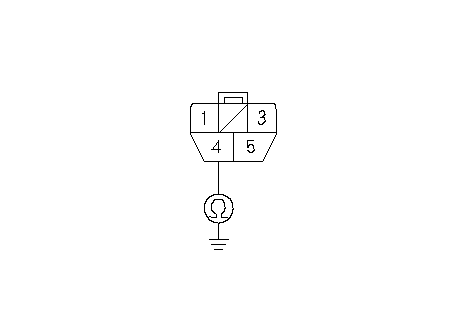

Проверьте неразрывность цепи между клеммой № 5 [№ 4] 5Р разъема электродвигателя очистителя ветрового стекла и "массой".

[ ]: Модель ЛРК

Непрерывно ли соединение?

ДА	-	Неисправен блок MICU; замените блок предохранителей/реле, расположенный под панелью приборов. ■
НЕТ	-	Устраните разрыв в проводе BLK или исправьте плохой контакт с "массой" (G202).■
