    • Коды поиска неисправностей (DTC): B1036

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1036:
     Неисправность цепи подачи питания IG1
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1036 имеется на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм 32P разъема модуля управления приборами и разъема Q (16Р) блока реле/предохранителей под панелью приборов. Если цепи исправны, проверьте состояние аккумулятора и системы зарядки.■

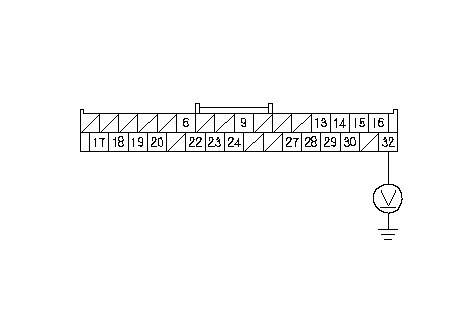

    1. Проверьте напряжение между клеммой № 32 32P разъема модуля управления приборами и "массой" кузова.
    Есть ли напряжение аккумулятора?
    ДА -
    Неисправен мультиплексный интегрированный блок управления (MICU) или разрыв во внутренней цепи блока реле/предохранителей под панелью управления. Замените блок предохранителей/реле под панелью приборов заведомо исправным и повторите проверку.■
    НЕТ -
    Проверьте предохранитель № 22 (7,5 А) в блоке предохранителей/реле под панелью управления. Если предохранитель в порядке, проверьте наличие разрыва в цепи между блоком предохранителей/реле под панелью приборов и блоком управления приборами или устраните замыкание в цепи между блоком предохранителей/реле под панелью приборов и блоком управления приборами.■
