Поиск неисправностей по кодам (DTC): B1028
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
DTC B1028:
Неисправность датчика автоматической остановки очистителя заднего стекла
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Включите стеклоочиститель заднего стекла на 15 или более секунд, затем выключите его.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Код DTC B1028 отображается на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
Проверьте предохранитель № 16 (10 А) в блоке предохранителей/реле, расположенным под панелью управления.
|
Исправен ли предохранитель?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените предохранитель и повторите проверку.■
|
-
Отсоедините 4Р разъем электродвигателя очистителя заднего стекла.
-
Включите зажигание, повернув ключ в положение ON (II).
-

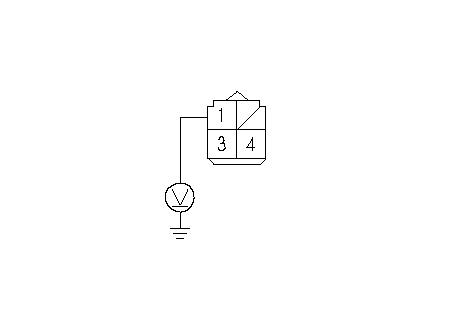

Измерьте напряжение между клеммой № 1 4Р разъема электродвигателя очистителя заднего стекла и "массой" кузова.
|
Есть ли напряжение аккумулятора?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между блоком реле/предохранителей под панелью приборов и электродвигателем очистителя заднего стекла.■
|
|
IG (PUR)
РАЗЪЕМ 4Р ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА
Сторона проводов клемм-выходов
}
|
-

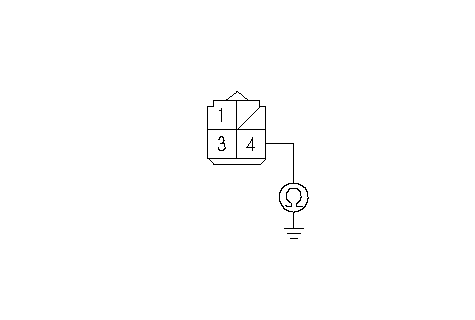

Проверьте неразрывность соединения между клеммой № 4 разъема 4P электропривода очистителя заднего стекла и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между клеммой № 4 4Р разъема электродвигателя очистителя заднего стекла и "массой" (G602) [G604].■
[ ]: Модель с ЛРК
|
-
|
Электропривод очистителя заднего стекла в порядке?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Замените электродвигатель очистителя заднего стекла.■
|
-
Отсоедините разъем С блока реле/ предохранителей под панелью приборов.
|
GND (BLK)
РАЗЪЕМ 4Р ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА
Сторона проводов клемм-выходов
}
|
-

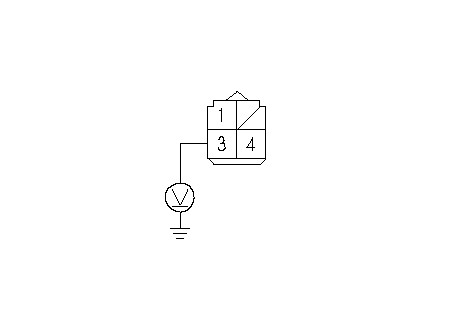

Измерьте напряжение между клеммой № 3 4Р разъема электродвигателя очистителя заднего стекла и "массой" кузова.
|
Есть ли напряжение аккумулятора?
|
|
ДА
|
-
|
Устраните замыкание на силовой провод в цепи между электродвигателем очистителя заднего стекла и блоком реле/предохранителей под панелью приборов.■
|
|
НЕТ
|
-
|
|
|
COM (BRN)
РАЗЪЕМ 4Р ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА
Сторона проводов клемм-выходов
}
|
-

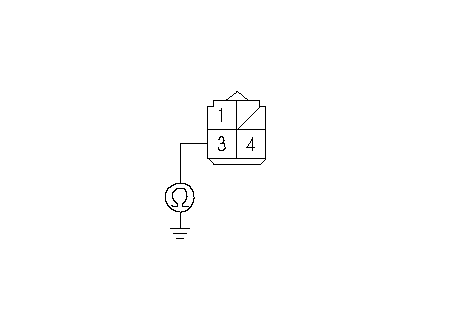

Проверьте неразрывность соединения между клеммой № 3 разъема 4P электропривода очистителя заднего стекла и "массой" кузова.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
Устраните замыкание на "массу" в цепи между электродвигателем очистителя заднего стекла и блоком реле/предохранителей под панелью приборов.■
|
|
НЕТ
|
-
|
|
|
COM (BRN)
РАЗЪЕМ 4Р ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА
Сторона проводов клемм-выходов
}
|
-

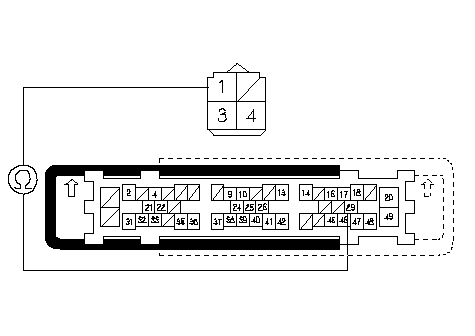

Проверьте неразрывность цепи между клеммой № 29 разъема С (49Р) блока реле/предохранителей под панелью приборов и клеммой № 3 4Р разъема электродвигателя очистителя заднего стекла.
ПРИМЕЧАНИЕ: На рисунке показана модель с ПРК, черный участок означает замок рычага. Рычаг фиксации для моделей ЛРК показан в виде пунктирной линии.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в цепи между электродвигателем очистителя заднего стекла и блоком реле/предохранителей под панелью приборов.■
|
|
COM (BRN)
Сторона проводов клемм-выходов
РАЗЪЕМ 4Р ЭЛЕКТРОДВИГАТЕЛЯ СТЕКЛООЧИСТИТЕЛЯ ЗАДНЕГО СТЕКЛА
Сторона проводов клемм-выходов
РАЗЪЕМ С (49Р) БЛОКА РЕЛЕ/ПРЕДОХРАНИТЕЛЕЙ ПОД ПАНЕЛЬЮ ПРИБОРОВ
}
|
