Коды поиска неисправностей (DTC): B1011

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

DTC B1011:

Нет связи блока MICU с блоком управления панелью приборов (Сообщение VSP/NE)

ПРИМЕЧАНИЕ: Перед выполнением поиска неисправностей, проверьте предохранитель № 1 (10 A) в блоке предохранителей и реле под панелью приборов и предохранитель № 22 (7,5 A) в блоке предохранителей и реле под панелью приборов.

Сотрите коды неисправности DTC с помощью HDS.

Поверните ключ зажигания в положение LOCK (0), а затем верните в положение ON (II).

Подождите 6 секунд или дольше.

Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.

Код DTC B1011 отображается на экране?

ДА	-	Перейдите к Этап 5 .
НЕТ	-	Пропадающая неисправность, модуль управления приборами в данный момент исправен. Проверьте надежность контакта и крепления клемм в цепи между модулем управления приборами и разъемом Q (16P) блока реле/предохранителей под панелью приборов. Если соединения исправны, проверьте состояние аккумулятора и зарядной системы.■

Проверьте при помощи HDS, занесены ли в память какие-либо коды неисправностей.

Выводятся оба кода DTC B1000 и B1011?

ДА	-	Перейдите к поиску неисправности по коду DTC B1000.
НЕТ	-	Перейдите к Этап 6 .

Выберите меню системы BODY ELECTRICAL, затем выберите меню UNIT INFORMATION.

Проверьте состояние модуля управления панелью приборов из CONNECTED UNIT.

Отображается ли NOT AVAILABLE?

ДА	-	Перейдите к Этап 8 .
НЕТ	-	Замените модуль управления приборами. ■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Отсоедините 32P разъем модуля управления приборами.

Включите зажигание, повернув ключ в положение ON (II).

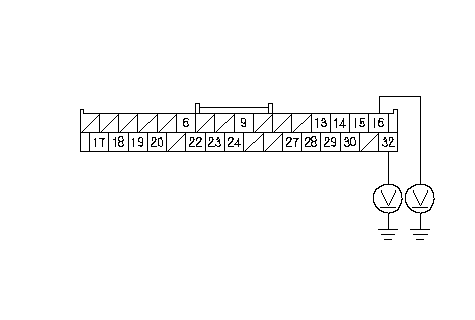

Измерьте напряжение в цепи между клеммами № 16 и № 32 32Р разъема модуля управления приборами и "массой" по отдельности.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 12 .
НЕТ	-	Устраните разрыв в проводе.■

Поверните ключ зажигания в положение блокировки "LOCK" (0).

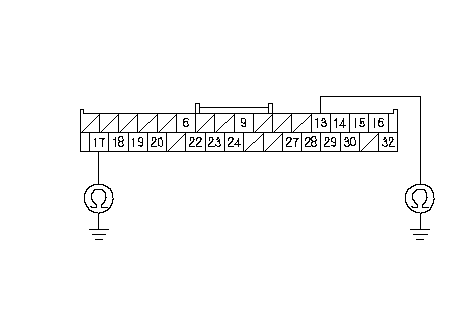

Проверьте неразрывность цепи между клеммами № 13 и № 17 32Р разъема модуля управления приборами и "массой" по отдельности.

Есть ли напряжение аккумулятора?

ДА	-	Перейдите к Этап 14 .
НЕТ	-	Устраните разрыв в проводе или слабый контакт с "массой" (G501).■

Отсоедините разъем Q (16P) блока предохранителей/реле, расположенного под панелью приборов.

Отсоедините 32P разъем модуля управления приборами.

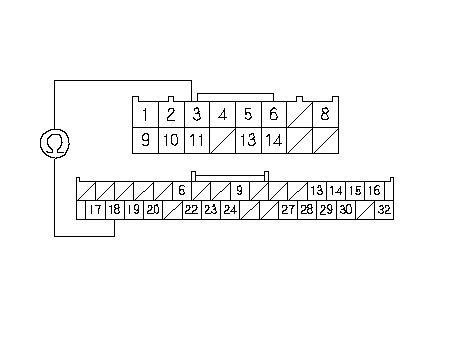

Проверьте неразрывность цепи между клеммой № 3 разъема Q (16Р) блока предохранителей и реле под панелью приборов и клеммой № 18 32Р разъема блока управления приборами.

Непрерывно ли соединение?

ДА	-	Замените модуль управления приборами. ■
НЕТ	-	Разрыв в цепи между блоком MICU и модулем управления приборами.■
