    • Коды поиска неисправностей (DTC): B1187

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1187:
     Модуль управления приборами потерял связь с блоком SRS (сообщение SRS)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1187 отображается на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    Выведен ли на экран какой-либо код DTC?
    ДА -
    поиск неисправностей по указанным кодам DTC, затем повторите проверку.■
    НЕТ -
    Перейдите к Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 32P разъем модуля управления приборами.
    1. Отсоедините разъем А 39Р блока SRS.

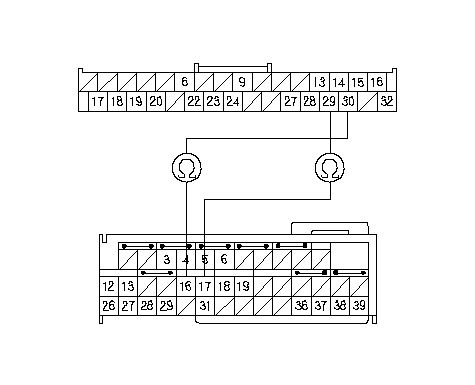

    1. Проверьте неразрывность цепи между клеммами № 29 и № 30 32P разъема модуля управления приборами и клеммами № 17 и № 16 разъема А (39P) блока SRS по отдельности.
    Непрерывно ли соединение?
    ДА -
    Замените блок SRS заведомо исправным и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок SRS. Если код DTC все еще присутствует, замените модуль управления приборами. ■
    НЕТ -
    Устраните разрыв в проводе.■
