    • Коды поиска неисправностей (DTC): B1183

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1183:
     Модуль управления приборами потерял связь с блоком управления EPS (сообщение EPS)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 6 секунд или дольше.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1183 отображается на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
    Выведен ли на экран какой-либо код DTC?
    ДА -
    Перейдите к указанному коду неисправности DTC, затем проверьте еще раз.
    НЕТ -
    Перейдите к Этап 6 .
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините 32P разъем модуля управления приборами.
    1. Отсоедините разъем С (16P) блока управления EPS.

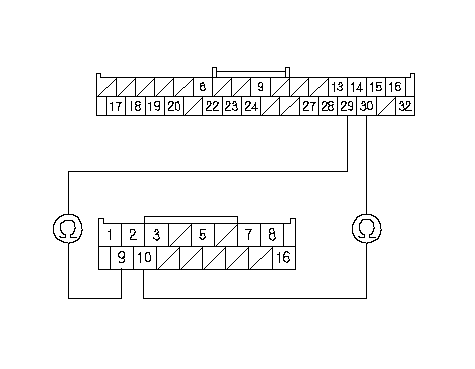

    1. Проверьте неразрывность цепи между клеммами № 29 и № 30 32P разъема модуля управления приборами и клеммами № 9 и № 10 разъема С (16Р) блока управления EPS.
    Непрерывно ли соединение?
    ДА -
    Установите заведомо исправный блок управления EPS и повторите проверку. Если признак неисправности отсутствует, замените изначально установленный блок управления EPS. Если код DTC все еще присутствует, замените модуль управления приборами. ■
    НЕТ -
    Устраните разрыв в проводе.■
