    • Коды поиска неисправностей (DTC): B1176

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC B1176:
     Цепь датчика уровня топлива (передающее устройство указателя уровня топлива)
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 30 секунд.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Код DTC B1176 отображается на экране?
    ДА -
    Перейдите к Этап 5 .
    НЕТ -
    Временная неисправность, цепь датчика уровня топлива в данное время исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем 4P блока топливного бака.
    1. Сотрите коды неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
    1. Подождите 30 секунд.
    1. Проверьте при помощи HDS, занесены ли в память какие-либо коды неисправностей.
    Код DTC B1176 отображается на экране?
    ДА -
    Перейдите к Этап 11 .
    НЕТ -
    1. Отсоедините 32P разъем модуля управления приборами.

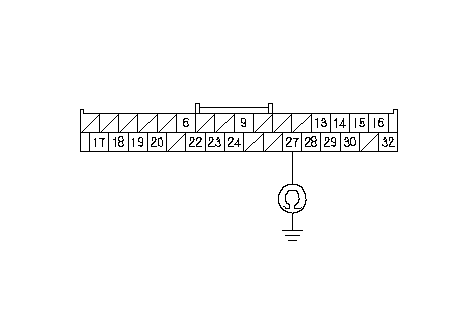

    1. Проверьте непрерывность соединения между клеммой № 27 разъема 32P модуля управления приборами и "массой" кузова.
    Непрерывно ли соединение?
    ДА -
    Устраните замыкание на "массу" в цепи между модулем управления приборами и блоком топливного бака.■
    НЕТ -
