Коды поиска неисправностей (DTC): B1168
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
DTC B1168:
Отсутствует связь модуля управления приборами с блоком ЕСМ/РСМ (сигналы двигателя)
-
Сотрите коды неисправности DTC с помощью HDS.
-
Поверните ключ зажигания в положение LOCK (0), а затем в положение ON (II).
-
Подождите 6 секунд или дольше.
-
Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
|
Код DTC B1168 отображается на экране?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Пропадающая неисправность, на момент проверки система исправна. Проверьте надежность контакта и крепления клемм.■
|
-
|
Указан ли какой-либо код DTC?
|
|
ДА
|
-
|
Перейдите к указанному коду неисправности DTC, затем проверьте еще раз.
|
|
НЕТ
|
-
|
|
-
Поверните ключ зажигания в положение блокировки "LOCK" (0).
-
Отсоедините 32P разъем модуля управления приборами.
-
Соедините цепь SCS с помощью диагностической системы HDS.
-
Отсоедините разъем А (49Р) блока ЕСМ/РСМ.
-

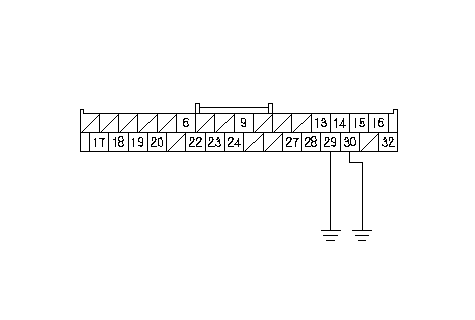

Соедините клеммы № 29 и № 30 32P разъема модуля управления приборами с "массой" кузова при помощи провода-перемычки.
|
ПРОВОД-
ПЕРЕМЫЧКА
Сторона проводов клемм-выходов
ПРОВОД-
ПЕРЕМЫЧКА
32Р РАЗЪЕМ МОДУЛЯ УПРАВЛЕНИЯ ПРИБОРАМИ
}
|
-

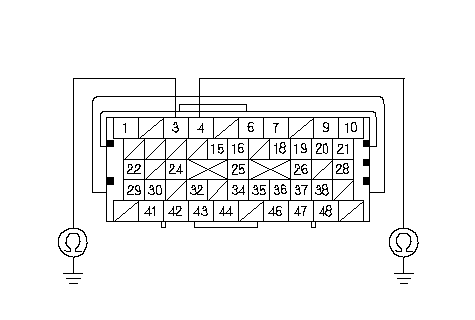

Проверьте неразрывность цепи между клеммами № 3 и № 4 разъема А (49Р) блока ECM/PCM и "массой" кузова по отдельности.
|
Непрерывно ли соединение?
|
|
ДА
|
-
|
|
|
НЕТ
|
-
|
Устраните разрыв в проводе.■
|
|
CAN L (RED)
(49Р) РАЗЪЕМ А ЕСМ/РСМ
CAN H (WHT)
Сторона разъема клемм-выходов
}
|
