    • Поиск неисправностей EPS по кодам DTC: 33-02, 34-02

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
    DTC 33-02:
     Верхний FET завис во включенном положении ON (первоначальная проверка)
    DTC 33-07:
     Резервное реле зависло во включенном положении (начальная проверка)
    1. Включите зажигание, повернув ключ в положение ON (II).
    1. Сотрите код неисправности DTC с помощью HDS.
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Запустите двигатель.
    1. Поверните рулевое колесо из одного крайнего положения в другое несколько раз и подождите не менее 10 секунд.
    1. Проверьте при помощи HDS, записаны ли в память какие-либо коды неисправностей.
    Выводятся коды DTC 33-02 или 34-02?
    ДА -
    Перейдите к Этап 7 .
    НЕТ -
    Пропадающая неисправность на момент проверки система исправна.■
    1. Поверните ключ зажигания в положение блокировки "LOCK" (0).
    1. Отсоедините разъем В (2Р) блока управления EPS.
    1. Включите зажигание, повернув ключ в положение ON (II).

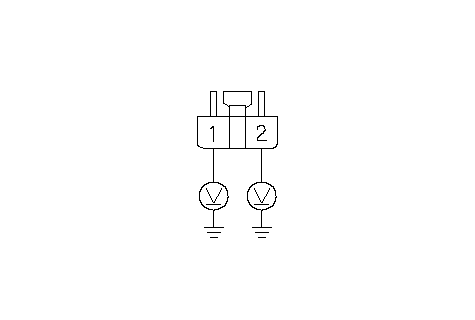

    1. Измерьте напряжение между "массой" и клеммой № 1 и № 2 разъема В (2Р) блока управления EPS.
    Есть ли напряжение аккумулятора?
    ДА -
    Устраните замыкание на силовой провод в цепи между блоком управления EPS и электродвигателем EPS.■
    НЕТ -
    Проверьте надежность соединения клемм разъемов блока управления EPS и исправьте при необходимости. Если плохих соединений не выявлено, замените блок управления EPS. ■
