Замена заднего стекла
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
Наденьте защитные перчатки.
-
Всегда надевайте защитные очки, когда режете клей на стекле рояльной проволокой.
-
Используйте чехлы для сидений, чтобы не повредить поверхности.
-
Не повредите линии сетки подогрева заднего стекла и клеммы обогревателя заднего стекла.
-
Снимите следующие детали:
-

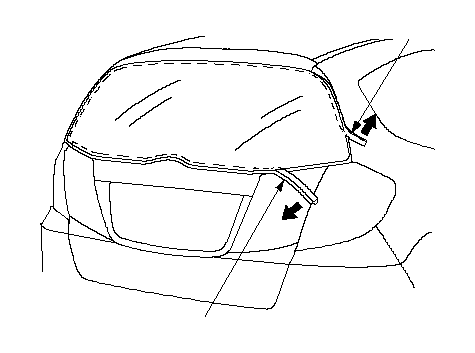

Снимите резиновую прокладку (A, В) с края заднего стекла. При необходимости срежьте резиновую прокладку канцелярским ножом.
|
B
A
}
|
-

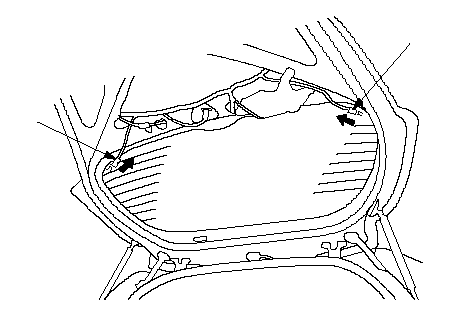

Отсоедините разъемы обогревателя заднего стекла (А).
|
A
A
}
|
-

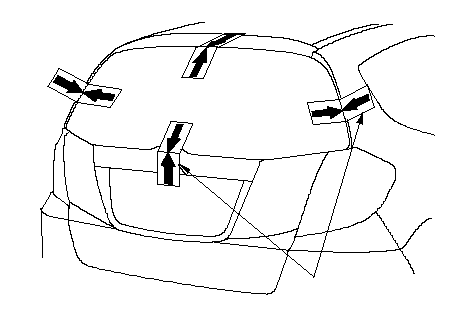

Если нужно переустановить старое заднее стекло, нанесите метки (А) вдоль стекла и корпуса с помощью воскового карандаша.
-
Нанесите защитную ленту вдоль внешних и внутренних краев двери багажного отделения. Шилом проделайте отверстие в клейком слое внутри машины в угловой части заднего стекла. Протяните рояльную проволоку через отверстие и намотайте ее концы на деревянный брусок.
|
A
}
|
-
С помощником, находящимся снаружи автомобиля, тяните рояльную проволоку (А) назад-вперед, имитируя работу пилой. Удерживайте рояльную проволоку максимально близко к заднему стеклу (В), чтобы не допустить повреждения задней двери, и осторожно прорежьте клейкий слой (С) вокруг всего заднего стекла.
-
Осторожно вытащите заднее стекло.
-
С помощью шпателя очистите старую клей гладко до толщины примерно 2 мм на соединительной поверхности вдоль всего проема заднего стекла:
-
Очистите соединительную поверхность двери багажного отделения губкой, смоченной изопропиловым спиртом. После очистки и обезжиривания участков кузова не допускайте попадания воды, масла или пластичных смазок на эти поверхности.
-
Если нужно переустановить старое заднее стекло, используйте шпатель, чтобы очистить старый клей, закрепители и резиновую прокладку с заднего стекла. Очистите внутреннюю сторону и края заднего стекла изопропиловым спиртом там, где нужно наложить новый слой клея. Убедитесь, что на поверхности нет воды, масла и смазки.
|
A
B
C
}
Места разреза
A
B
C
A
A
A
A
A
}
|
-

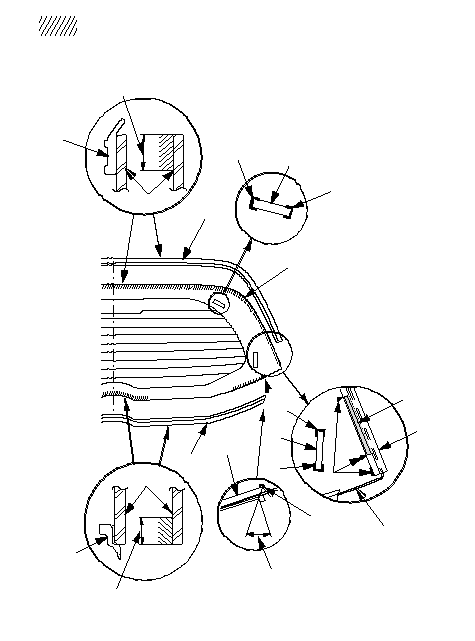

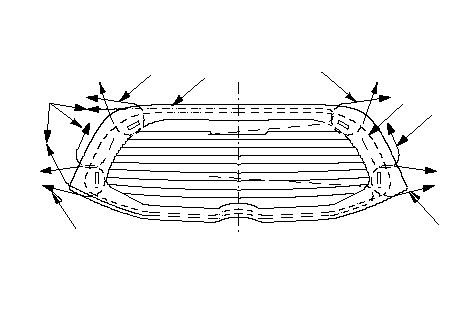

Прикрепите резиновую прокладку А, резиновую прокладку В, резиновую прокладку D (С), фиксаторы А (D) и фиксаторы В (Е) клейкой лентой к внутренней поверхности заднего стекла (F), как показано на рисунке. Перед установкой резиновых прокладок А и В нанесите слой покрытия на внутреннюю сторону заднего стекла.
-
Убедитесь, что резиновая прокладка и фиксаторы выровнены с отметками (G).
-
Будьте осторожны и не прикасайтесь к заднему стеклу там, где будет наложен клей.
-
Перед установкой резиновой прокладки D нанесите слой покрытия на области, где клейкая лента будет приклеена к резиновой прокладке А.
-
Отрежьте оба конца резиновой прокладки В, как показано на рисунке.
|
Липкая лента фиксаторов:
|
|
|
Толщина 0,6 мм
Ширина 7,5 мм
|
|
Клейкая лента резиновой прокладки А:
|
|
|
Толщина 0,4 мм
Ширина 7 мм
|
|
Клейкая лента резиновой прокладки В:
|
|
|
Толщина 0,2 мм
Ширина 3 мм
|
|
Клейкая лента резиновой прокладки D:
|
|
|
Толщина 0,2 мм
Ширина 3 мм
|
|
13 mm
A
G
E
A
F
D
A
B
B
B
7 mm
34.8 °
: Нанести слой стекольного покрытия.
F
F
G
G
G
G
G
F
C
}
|
-

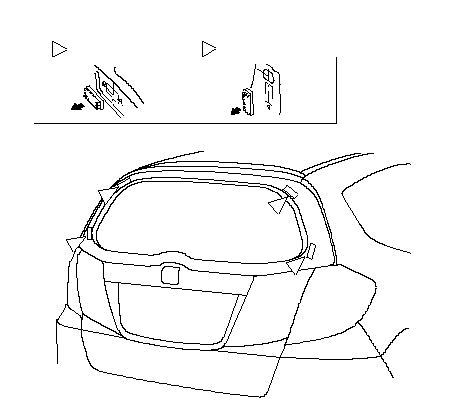

Наложите закрепители (А, В) с помощью липкой ленты к задней двери, как показано.
|
Липкая лента фиксаторов:
|
|
|
Толщина 0,6 мм
Ширина 7,5 мм
|
|
Расположения фиксаторов
: Фиксатор, 2
A
: Фиксатор, 2
B
A
B
A
B
}
|
-

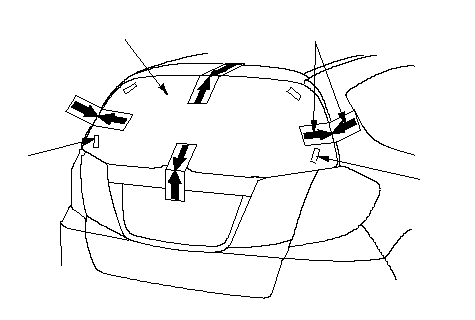

Установите заднее стекло (А) в отверстие и отцентруйте его. Нанесите метки для сопряженных деталей (В) вдоль заднего стекла и корпуса с помощью воскового карандаша в четырех местах, как показано. Убедитесь, что фиксаторы В (С) касаются отверстий угла двери багажного отделения. Будьте осторожны и не прикасайтесь к заднему стеклу там, где будет наложен клей.
-
Снимите заднее стекло.
|
C
A
B
C
}
|
-

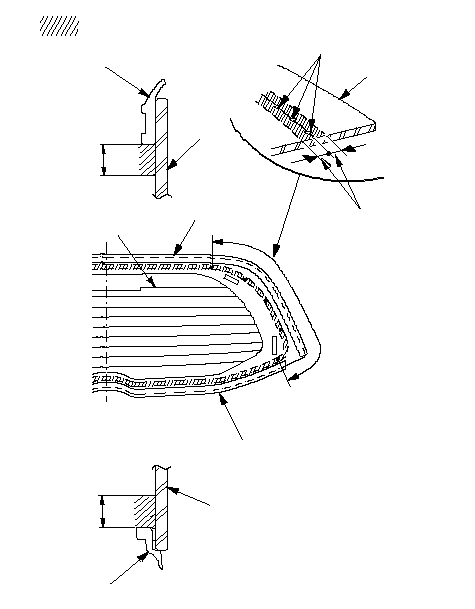

С помощью губки нанесите легкий слой грунтовки на стекло вокруг кромок бокового стекла (A) и вдоль резиновых прокладок (B), как показано, затем осторожно сотрите его с помощью марли или суровой ткани:
-
Ориентируясь на метки на заднем стекле (С), нанесите слой грунтовки для стекол на обе боковые части заднего стекла.
-
Не наносите грунтовку для кузова на заднее стекло и не перепутайте губки, используемые для грунтования задней двери и стекла.
-
Никогда не трогайте обработанную поверхность руками. В противном случае клеящий слой может не зафиксироваться на заднем стекле, что приведет к протечке после установки заднего стекла.
-
Избегайте попадания воды, пыли и абразивных веществ на обработанную поверхность.
|
B
B
A
C
A
A
B
A
B
11 mm
Внутрь
5.5 mm
11 mm
Внутрь
: Нанести слой стекольного покрытия.
}
|
-
Губкой нанесите тонкий слой грунтовки для кузова на места коррозии или поврежденной краски вокруг кромки, где будет нанесен новый клейкий слой. Дайте этому слою высохнуть как минимум 10 минут:
-
Не наносите грунтовку для кузова на участки, где остался старый клейкий слой.
-
Будьте внимательны, не перепутайте губки, используемые для грунтования кузова и стекла.
-
Никогда не трогайте обработанную поверхность руками.
|
16 mm
16 mm
16 mm
: Нанесите слой покрытия для корпуса в места повреждения покраски,
как показано на рисунке.
}
|
-

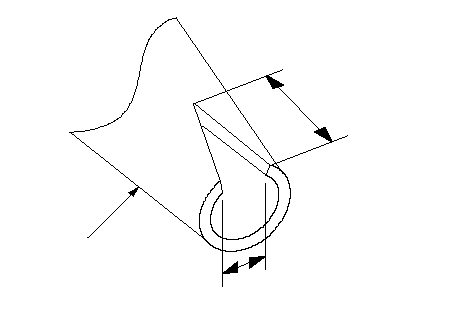

Вырежьте ‘‘V'' на конце раструба (А) на картридже, как показано на рисунке.
|
A
12 mm
7 mm
}
|
-

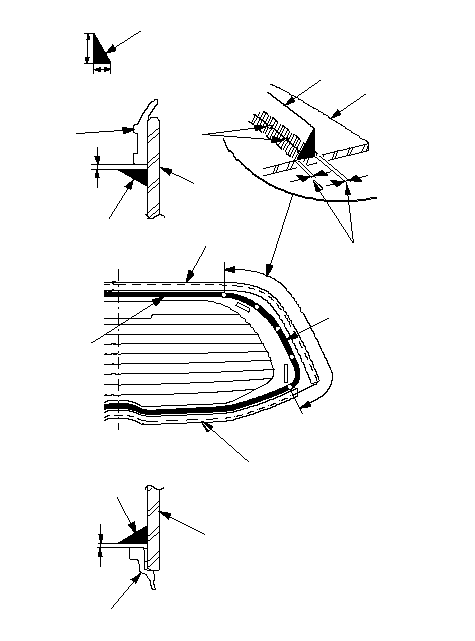

Поместите клей в картридж без пузырей воздуха для обеспечения непрерывной подачи. Вставьте картридж в шприц для уплотнения швов и нанесите полоску клея (A) по кромке заднего стекла (B) между прокладками (C), как показано на рисунке:
-
Используя нанесенные на заднее стекло точки (D) в качестве ориентира, нанесите клей на обе угловые части заднего стекла.
-
Нанесите клей в течение 30 минут после нанесения грунтовки на стекло. Сделайте чуть более толстую полоску клея на каждом углу.
-
Используйте чашечные присоски, чтобы удержать заднее стекло в проеме. Совместите его с отметками, сделанными в пункте
Этап 14
, и установите его на клейкий слой. Слегка продвигайте заднее стекло вперед до тех пор, пока края не встанут плотно на клейкий слой по всей длине.
ПРИМЕЧАНИЕ: Не открывайте и не закрывайте двери в течение часа, пока клей не высохнет.
-
Соскоблите или сотрите излишки клея шпателем или полотенцем. Чтобы удалить клей с окрашенной поверхности заднего стекла, протрите стекло мягкой технологической салфеткой, смоченной в изопропиловом спирте.
-
После того, как клей слой высохнет, побрызгайте водой на заднее стекло и проверьте, нет ли протечек. Отметьте области протекания и дайте заднему стеклу высохнуть, затем уплотните с помощью герметика. После установки заднего стекла дайте машине постоять не менее 4 часов. Если автомобиль необходимо использовать в течение 4 часов после данной процедуры, ехать надо медленно.
-
Установите на место все снятые детали.
ПРИМЕЧАНИЕ: Предложите клиенту в течение 2-3 дней не делать следующее:
-
Хлопать дверьми, когда все окна подняты.
-
Резко дергать автомобиль (например, заезжать и съезжать с дороги под большим углом или резко поворачивать на неровных дорогах).
|
A
C
C
B
A
A
A
A
C
C
B
B
12 mm
Внутрь
7 mm
2 mm
B
2 mm
Внутрь
2 mm
D
}
|
