Сборка/разборка заднего сиденья
Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3
|
ПРИМЕЧАНИЕ:
-
При снятии компонентов используйте набор инструментов для обивки или похожие.
-
Будьте внимательны, чтобы не повредить швы и обивку сиденья.
-
Наденьте защитные перчатки.
-
Показано левое заднее сиденье, правое заднее сиденье аналогично.
Снятие обивки спинки сиденья
-
-
Снимите подголовники.
-

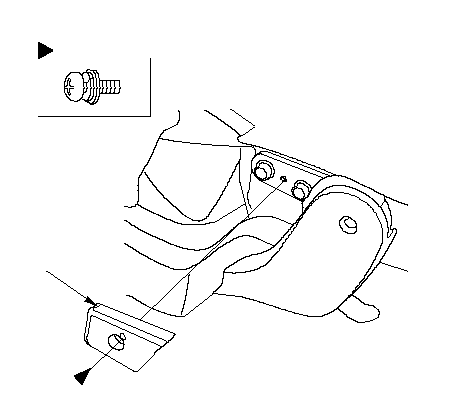

Выкрутите винт, затем снимите верхнюю крышку механизма наклона (А).
|
A
Расположение фиксаторов
: Винт, 1
}
|
-

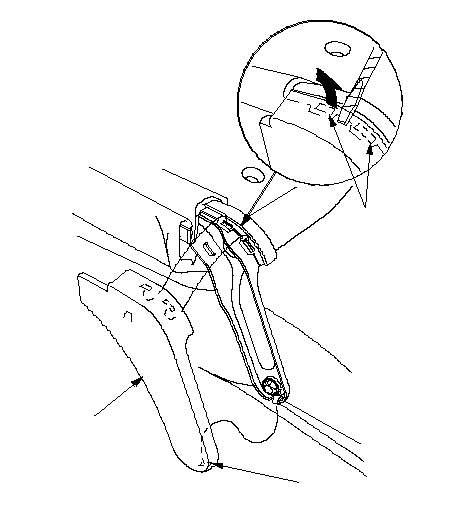

Снимите центральную крышку (А).
|
-1.
|
При помощи отделочного инструмента отцепите крюки (В) крышки.
|
|
-2.
|

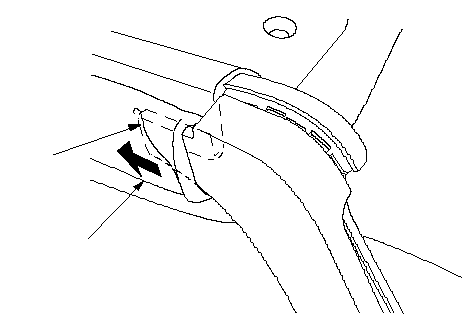

Отцепите нижний крюк (А) крышки, затем снимите центральную крышку.
ПРИМЕЧАНИЕ: При установке центральной крышки надежно вставьте верхние части (D) крышки в обивку подушки сиденья (Е).
|
|
A
B
C
}
D
E
}
|
-

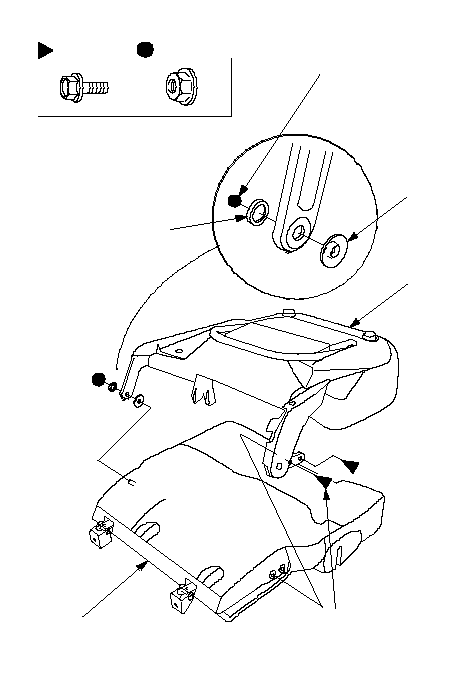

Выкрутите болты и гайки, затем отделите спинку заднего сиденья (А) от подушки заднего сиденья (В).
-
При необходимости снимите втулку (С) и шайбу (D).
-
Выполняйте операции по сборке спинки и подушки сиденья в порядке, обратном снятию, соблюдая следующее:
-
Перед установкой смажьте резьбу болтов крепления анаэробным герметиком.
-
Смажьте универсальным маслом подвижные части регуляторов наклона.
-
Замените поврежденные или побелевшие от нагрузки втулки и шайбы шарнира на новые.
-
Убедитесь, что втулка и шайба шарнира установлены правильно.
|
B
D
Расположения фиксаторов
: Болт, 2
: Гайка, 1
A
C
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
8 x 1.25 mm
22 N·m
(2.2 kgf·m)
}
|
