Тест входных сигналов системы управления освещением при посадке в салон (MICU)

Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

ПРИМЕЧАНИЕ: Перед началом проверки проверьте предохранитель № 22 (7,5 А) в блоке предохранителей/реле под панелью приборов.

Поверните ключ зажигания в положение блокировки "LOCK" (0).

Модель ПРК: Снимите панель крышки предохранителей и снимите нижнюю крышку панели приборов со стороны водителя.

Автомобиль с ЛРК: Снимите панель крышки предохранителей.

Отсоедините разъемы C, E, G, K, M, N, Q и W блока реле и предохранителей под панелью приборов.

ПРИМЕЧАНИЕ:

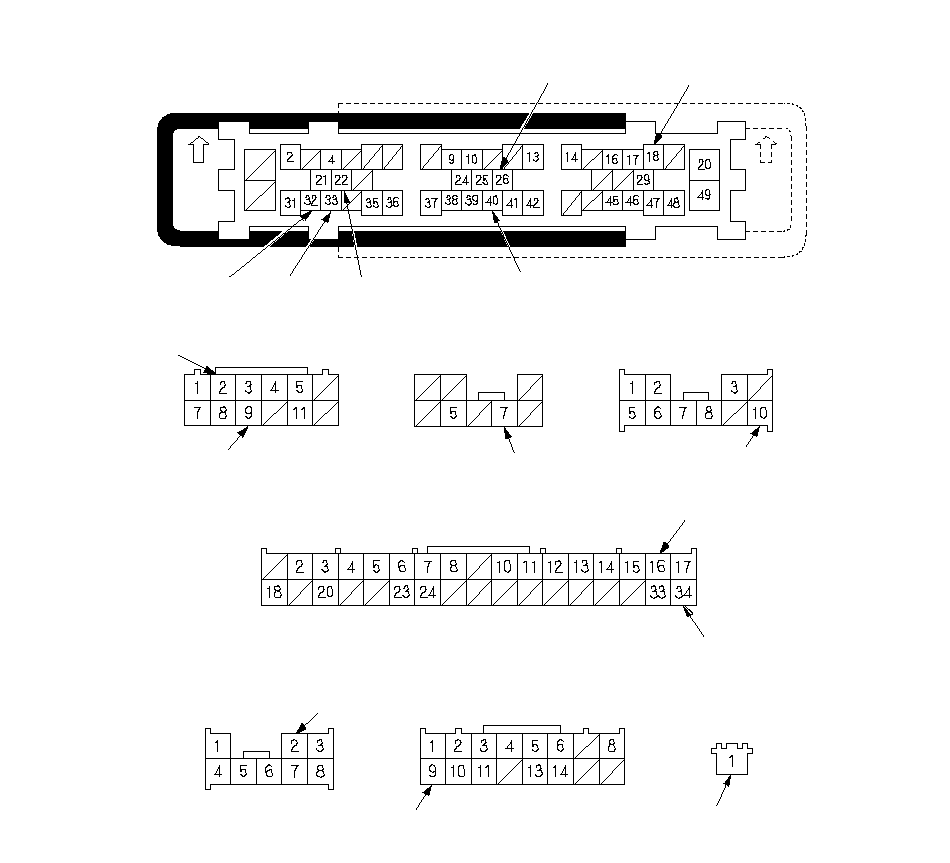

- Вид всех разъемов приводится со стороны проводов клемм-выходов.
- На рисунке показана модель с ПРК, черный участок означает замок рычага. Рычаг фиксации для моделей ЛРК показан в виде пунктирной линии.

Проверьте клеммы гнезда и разъема, чтобы убедиться в надежном их контакте.
- Если клеммы погнуты, ненадежно закреплены или покрыты коррозией, отремонтируйте их и снова проверьте систему.
- Если клеммы исправны, перейдите к Этап 5 .

Не подсоединяя разъемы, проведите эти проверки по входным сигналам в разъемах.

Если какая-либо проверка покажет наличие неисправности, найдите и устраните причину, затем повторите проверку.
Если все проверки входных сигналов не выявили неисправность, перейдите к Этап 6 .

Гнездо	Провод	Условия проведения проверки	Проверка: Желаемый результат	Возможная причина, если результата нет
K10	BLK	При всех условиях	Проверьте, есть ли соединение с "массой": Соединение должно быть.	Плохой контакт с "массой" в точке G502 Разрыв в проводе
M16	BLK	При всех условиях	Проверьте, есть ли соединение с "массой": Соединение должно быть.	Плохой контакт с "массой" в точке G501 Разрыв в проводе
N2	BLK	При всех условиях	Проверьте, есть ли соединение с "массой": Соединение должно быть.	Плохой контакт с "массой" в точке G501 Разрыв в проводе
Q9	BLK	При всех условиях	Проверьте, есть ли соединение с "массой": Соединение должно быть.	Плохой контакт с "массой" в точке G502 Разрыв в проводе
W1	YEL	Ключ зажигания в положении "ON" (II)	Измерьте напряжение с "массой": Должно быть напряжение аккумулятора.	Перегорел предохранитель № 60 (50 А) в блоке реле/предохранителей под панелью управления Неисправен замок зажигания Разрыв в проводе
C33	BLU	Дверь водителя открыта	Проверьте, есть ли соединение с "массой": Соединение должно быть	Неисправен замок двери водителя Разрыв в проводе
C33	BLU	Дверь водителя закрыта	Проверьте, есть ли соединение с "массой": Цепь должна быть открыта	Неисправен замок двери водителя Замыкание на "массу" в проводе
C32	LT GRN	Дверь переднего пассажира открыта	Проверьте, есть ли соединение с "массой": Соединение должно быть	Неисправен замок двери переднего пассажира Разрыв в проводе
C32	LT GRN	Дверь переднего пассажира закрыта	Проверьте, есть ли соединение с "массой": Цепь должна быть открыта	Неисправен замок двери переднего пассажира Замыкание на "массу" в проводе
C32 ^*2	LT GRN	Левая задняя или правая задняя дверь открыта	Проверьте, есть ли соединение с "массой": Соединение должно быть	Неисправен замок левой задней двери Неисправен замок правой задней двери Разрыв в проводе
C32 ^*2	LT GRN	Левая задняя или правая задняя дверь закрыта	Проверьте, есть ли соединение с "массой": Цепь должна быть открыта	Неисправен замок левой задней двери Неисправен замок правой задней двери Замыкание на "массу" в проводе
C40 ^*1	GRN	Задняя левая дверь открыта	Проверьте, есть ли соединение с "массой": Соединение должно быть	Неисправен замок левой задней двери Разрыв в проводе
C40 ^*1	GRN	Задняя левая дверь закрыта	Проверьте, есть ли соединение с "массой": Цепь должна быть открыта	Неисправен замок левой задней двери Замыкание на "массу" в проводе
C26 ^*1	PNK	Открыта правая задняя дверь	Проверьте, есть ли соединение с "массой": Соединение должно быть	Неисправен замок правой задней двери Разрыв в проводе
C26 ^*1	PNK	Правая задняя дверь закрыта	Проверьте, есть ли соединение с "массой": Цепь должна быть открыта	Неисправен замок правой задней двери Замыкание на "массу" в проводе
C22	ORN	Дверь багажного отделения открыта	Проверьте, есть ли соединение с "массой": Соединение должно быть	Плохой контакт с "массой" в точке G602 Выключатель замка крышки багажника неисправен Разрыв в проводе
C22	ORN	Дверь багажного отделения закрыта	Проверьте, есть ли соединение с "массой": Цепь должна быть открыта	Выключатель замка крышки багажника неисправен Замыкание на "массу" в проводе

*1:	С охранной сигнализацией
*2:	Без охранной сигнализации

Гнездо	Провод	Условия проведения проверки	Проверка: Желаемый результат	Возможная причина, если результата нет
M34	GRY	Ключ вставлен в замок зажигания	Проверьте, есть ли соединение с "массой": Соединение должно быть	Плохой контакт с "массой" в точке G501 Неисправен замок зажигания Разрыв в проводе
M34	GRY	Замок зажигания в положении LOCK (0), а ключ зажигания вынут из замка	Проверьте, есть ли соединение с "массой": Цепь должна быть открыта	Неисправен замок зажигания Замыкание на "массу" в проводе
E2	BRN	Выключатель кнопки блокировки замка двери водителя в положении UNLOCK (разблокировать)	Проверьте, есть ли соединение с "массой": Соединение должно быть	Плохой контакт с "массой" в точке G501 Неисправен переключатель кнопки блокировки двери водителя Разрыв в проводе
E2	BRN	Выключатель кнопки замка двери водителя в нейтральном положении или в положении LOCK (заблокировать)	Проверьте, есть ли соединение с "массой": Цепь должна быть открыта	Неисправен переключатель кнопки блокировки двери водителя Замыкание на "массу" в проводе
Е9	RED	Выключатель кнопки блокировки замка двери водителя в положении LOCK (заблокировать)	Проверьте, есть ли соединение с "массой": Соединение должно быть	Плохой контакт с "массой" в точке G501 Неисправен переключатель кнопки блокировки двери водителя Разрыв в проводе
Е9	RED	Выключатель кнопки блокировки замка двери водителя в нейтральном положении или положении UNLOCK (разблокировать)	Проверьте, есть ли соединение с "массой": Цепь должна быть открыта	Неисправен переключатель кнопки блокировки двери водителя Замыкание на "массу" в проводе

Соедините все разъемы блока предохранителей и реле под панелью управления и проведите эти проверки входов соответствующих разъемов.

Если какая-либо проверка покажет наличие неисправности, найдите и устраните причину, затем повторите проверку.
Если все проверки входными сигналами не выявили неисправности, замените блок предохранителей/ реле под панелью приборов.

Гнездо	Провод	Условия проведения проверки	Проверка: Желаемый результат	Возможная причина, если результата нет
G7	BLU	Выключатель верхнего плафона салона находится в среднем положении	Подсоедините клемму G7 к "массе" проводом-перемычкой: Должен загореться плафон потолка.	Перегорел предохранитель № 1 (10 А) в блоке реле/предохранителей под панелью управления Неисправность плафона потолка Перегорела лампа Разрыв в проводе
C18	PUR	При всех условиях	Подсоедините клемму C18 к "массе" проводом-перемычкой: Подсветка багажного отделения должна включиться.	Перегорел предохранитель № 1 (10 А) в блоке реле/предохранителей под панелью управления Неисправна подсветка багажника Перегорела лампа Разрыв в проводе
