    • Проверка/замена переключателя Select/Reset/Information мультиинформационного дисплея

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

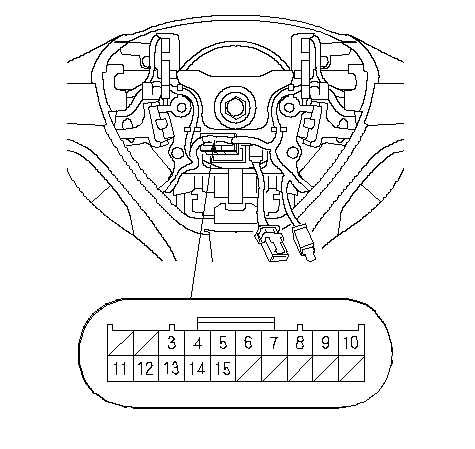

    1. Отсоедините 20Р разъем (А) от поворотного контактора.
    1. Проверьте непрерывность соединения между клеммами в каждом положении выключателя в соответствии с таблицей.
    1. Без круиз-контроля: если проверка не соответствует спецификации, замените выключатель. Если выключатель в порядке, но система не работает, проверьте поворотный контактор.
      С системой круиз-контроля: если проверка не соответствует спецификации, перейдите к Этап 5 . Если проверка дала положительный результат, но система не работает, проверьте поворотный контактор.

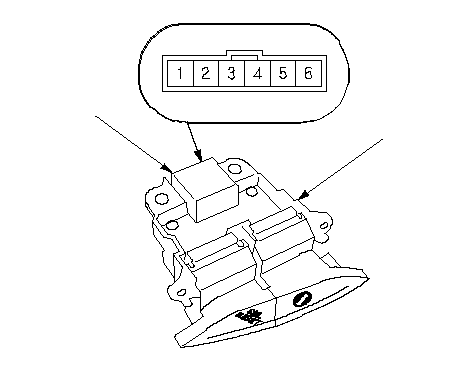

    1. Проверьте непрерывность цепи между клеммами (В) в каждом положении переключателя в соответствии с таблицей.
    1. Если соединение не соответствует указанному, замените блок выключателей. Если выключатель в порядке, но система не работает, проверьте, нет ли разрывов провода между выключателем и поворотным контактором.
