    • Проверка выключателя звукового сигнала

    Применимость для следующих годов выпуска и кузовов: 2009, GE6, GE8, GG1, GG2, GG3

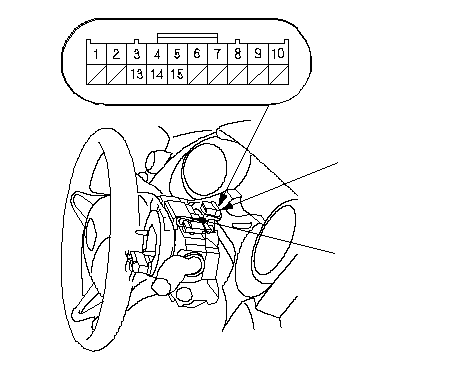

    1. Отсоедините 20Р разъем (А) жгута проводов панели приборов от поворотного контактора (В).

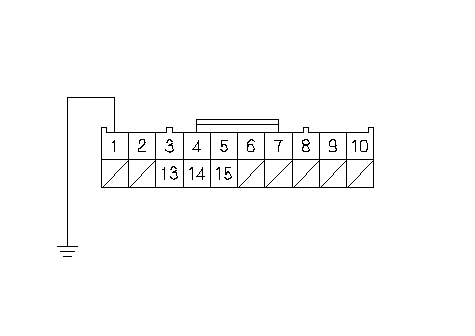

    1. С помощью провода-перемычки соедините клемму № 1 20Р разъема жгута проводов панели приборов с "массой" кузова. Должен прозвучать звуковой сигнал.
    1. Подсоедините 20Р разъем (А) жгута проводов панели приборов к поворотному контактору (В).

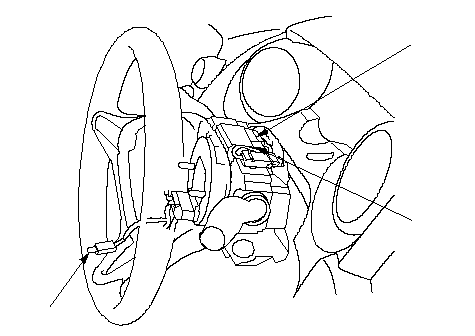

    1. Снимите подушку безопасности водителя в сборе и отсоедините 1Р положительную клемму выключателя звукового сигнала (С) с подушки безопасности водителя.
    1. Без переключателей на рулевом колесе:

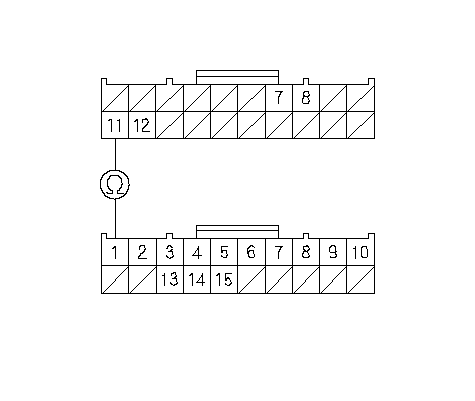

      Проверьте неразрывность соединения между клеммой № 1 20Р разъема жгута проводов панели приборов и клеммой № 11 20Р разъема дополнительного жгута проводов поворотного контактора.

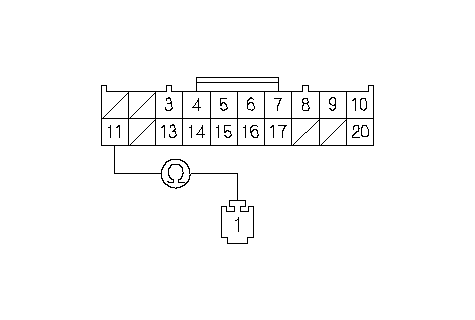

    1. Проверьте неразрывность соединения между клеммой № 11 20Р разъема дополнительного жгута проводов поворотного контактора и положительной клеммой 1Р выключателя звукового сигнала.
      • Если есть неразрывность, проверьте установку блока подушки безопасности водителя и рулевого колеса. Если все в порядке, замените блок подушки безопасности водителя.
      • Если неразрывность соединения отсутствует, устраните разрыв в проводе.
    1. С переключателем на рулевом колесе:

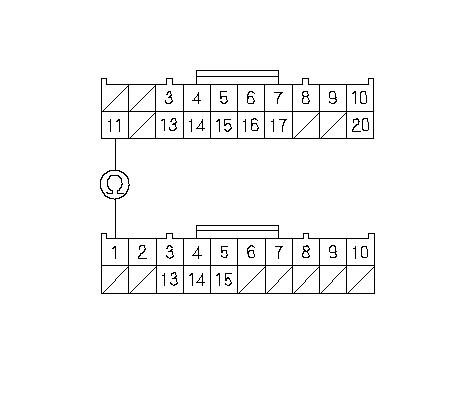

      Проверьте неразрывность соединения между клеммой № 1 20Р разъема жгута проводов панели приборов и клеммой № 11 20Р разъема переключателя на рулевом колесе.

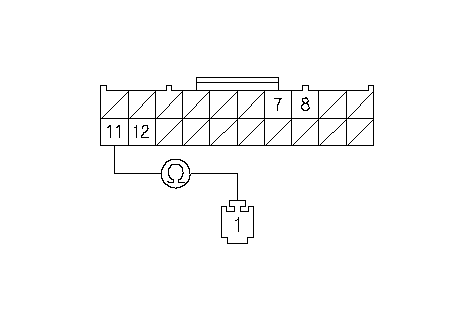

    1. Проверьте неразрывность соединения между клеммой № 11 20Р разъема переключателя на рулевом колесе и 1Р положительной клеммой выключателя звукового сигнала.
      • Если цепь неразрывна, проверьте установку блока подушки безопасности водителя и рулевого колеса. Если все в порядке, замените блок подушки безопасности водителя.
      • Если неразрывность соединения отсутствует, устраните разрыв в проводе.
